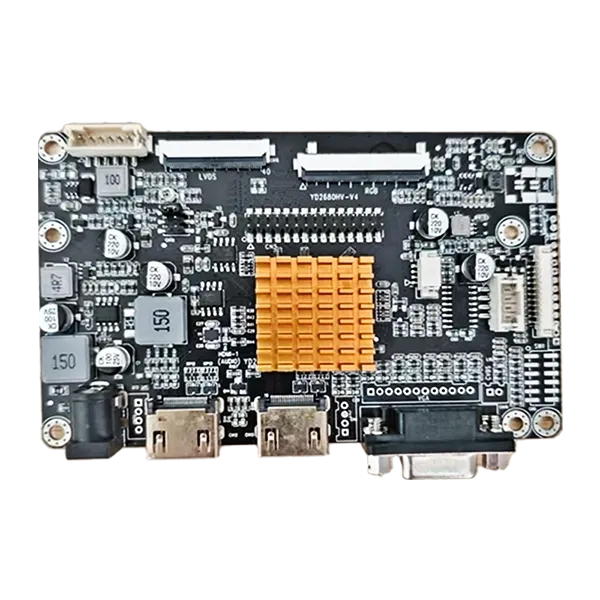

Съвременното индустриално оборудване изисква гъвкави интерфейси на дисплея, отлично качество на изображението и дълъг жизнен цикъл на продукта. Нашите2-HDMI към LVDS TTL интерфейс AD платкае разработен специално за производители на OEM оборудване, които трябва да свържат източници на HDMI сигнал към индустриални TFT LCD панели.

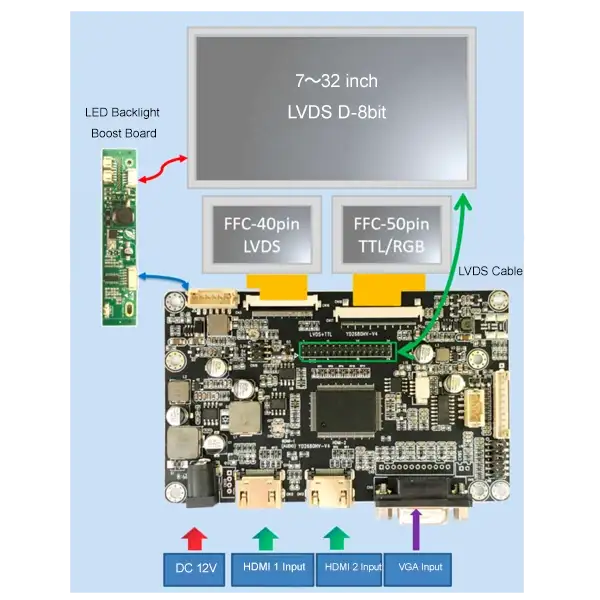

Поддържащдвойни HDMI видео входове, контролната платка преобразува цифрови сигнали в LVDS или TTL интерфейси, което я прави подходяща за широка гама LCD панели от различни производители. Независимо дали надграждате съществуващ дисплей или разработвате нова вградена система, тази контролна платка предлага надеждно и рентабилно решение.
За разлика от платките за потребителски дисплеи, той е оптимизиран за непрекъсната промишлена работа със стабилна производителност, отлични EMC характеристики и дългосрочна наличност на компонентите.

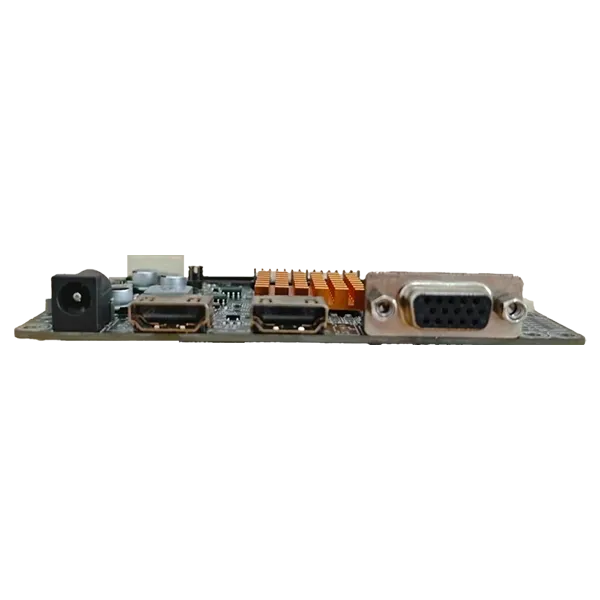

Двоен HDMI вход:Поддържа превключване между два източника на HDMI сигнал, което значително подобрява гъвкавостта на системата.
Двоен LVDS и TTL изход:Поддържа както LVDS, така и RGB TTL (паралелен RGB) LCD панели, като ефективно намалява разходите за хардуерен редизайн.
Разширена LCD съвместимост:Съвместим с индустриални TFT LCD панели, вариращи от 7 до 32 инча (може да се персонализира въз основа на специфични спецификации на панела).
Превъзходно качество на изображението:Разполага с HD обработка на изображения, ниска интерференция на сигнала, стабилна цветова производителност и бързо време за реакция.
Индустриален дизайн:Проектиран за тежки индустриални среди и продължителна, дългосрочна работа.
Гъвкава конфигурация на фърмуера:Поддържа персонализирано разработване на фърмуер въз основа на LCD резолюция, параметри за време, дефиниции на интерфейса и специфични изисквания на клиента.
Идеална за индустриална автоматизация, медицински устройства, павилиони за самообслужване, цифрови табели и вградени дисплеи, тази платка безупречно отговаря на взискателните стандарти на тези индустрии.
Създадена да издържа на взискателни индустриални среди, тази платка разполага с усъвършенствана защита на сигнала и напрежението. Той ефективно елиминира смущенията в сигнала и нестабилността на дисплея, осигурявайки безупречна работа дори при най-сложните условия.
За разлика от доставчиците на контролни платки, които просто предоставят електронни компоненти, ние сме професионален производител на сензорни екрани, посветен на предоставянето на цялостни услуги за интегриране на дисплеи. Нашите основни възможности включват:
Ние помагаме при избора на идеалния промишлен клас LCD, персонализираме капацитивни или резистивни сензорни екрани, конфигурираме LCD контролерни платки, осигуряваме оптично свързване за LCD модули, персонализираме покривно стъкло и доставяме съвпадащи LCD интерфейсни кабелни модули. Това значително намалява сложността на снабдяването ви и ефективно съкращава цикъла на разработване на продукта.
Ние предлагаме изчерпателни опции за персонализиране, включително конфигурация на разделителната способност на LCD дисплея, картографиране на LVDS щифтове, настройки на TTL тайминга, оптимизация на фърмуера, подсветка и контрол на яркостта, езици на екранното меню, персонализиране на лого при стартиране, дефиниции на кабелни щифтове, персонализиране на типа конектор и изисквания за механична монтажна структура. Ние сме силно заинтересовани да си сътрудничим с клиенти по OEM и ODM проекти.
Като професионална фабрика за сензорни екрани, ние интегрираме стриктно управление на качеството във всяка стъпка от нашия производствен процес. Нашите сертификати за производствена система включватISO 9001Система за управление на качеството,ISO 13485Система за управление на качеството на медицинските изделия иIATF 16949Система за управление на качеството на автомобилите. Всяка контролна платка се подлага на строги функционални тестове преди изпращане, за да се гарантира стабилна работа и перфектна съвместимост с дисплеите на нашите клиенти.
| Характеристика | полза |
| Двойни HDMI входове | Гъвкав избор на видео източник |
| LVDS и TTL изходи | Поддържа множество типове LCD интерфейси |
| Индустриални компоненти | Дълъг експлоатационен живот |
| Стабилна обработка на сигнала | Ясно изображение с минимална намеса |
| Персонализиране на фърмуера | Съвпада с различни LCD панели |

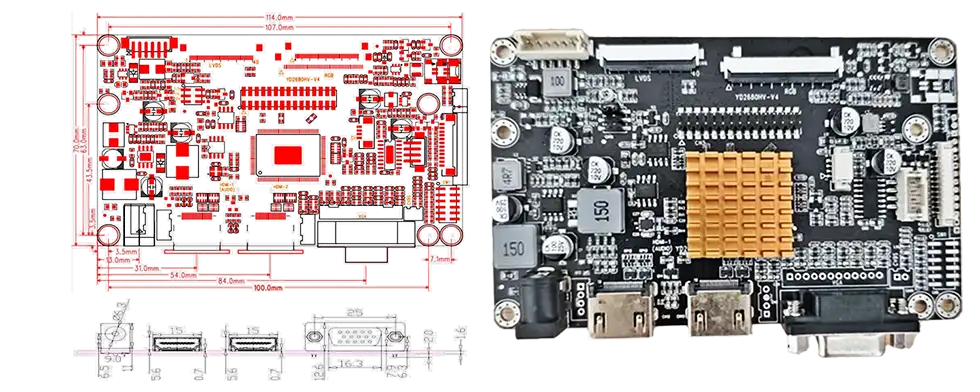

| Компактен дизайн на печатни платки | Лесна интеграция към вградено оборудване |
| Дългосрочна доставка | Идеален за индустриално управление на жизнения цикъл |
| ПИН | Сигнал | ПИН | Сигнал |
| 1 | VCC (3.3/5V) | 2 | VCC (3.3/5V) |
| 3 | VCC (3.3/5V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| ПИН | Сигнал | ПИН | Сигнал |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | НУЛИРАНЕ | 6 | РЕЖИМ НА ГОТОВНОСТ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | ДИМО | 28 | ДИТЕР |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| ПИН | Сигнал | ПИН | Сигнал |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD (3.3/5V) | 8 | РЕЖИМ |
| 9 | DE | 10 | СРЕЩУ |
| 11 | ХС | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | НУЛИРАНЕ |
| 45 | ПОЛ | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| ПИН | Сигнал |
| 1 | GND |
| 2 | GND |
| 3 | Вадж |
| 4 | ВКЛ./ИЗКЛ |
| 5 | 5V/12V (тип.) |
| 6 | 5V/12V (тип.) |
Много индустриални проекти се провалят поради проблеми със съвместимостта между LCD панела, сензорния екран, кабелите, фърмуера и платката на контролера. Ние помагаме за премахването на тези рискове, като предоставяме следните услуги:
- Пълни решения за съвпадение на дисплея
- Конфигурация на LCD синхронизация
- Проверка на интерфейса
- Тест за съвместимост с докосване
- Дългосрочна наличност на продукта
- Инженерна поддръжка през целия жизнен цикъл на вашия проект
Тези комплексни услуги са предназначени да отговорят напълно на вашите продуктови изисквания. Вместо да доставят отделни компоненти, клиентите получават напълно проверено решение за дисплей. Това не само спестява ценно време за инженеринг и научноизследователска и развойна дейност, но също така значително намалява рисковете за развитие.
О: Тази AD платка с 2-HDMI към LVDS TTL интерфейс може да бъде конфигурирана да поддържа широка гама индустриални TFT LCD панели с LVDS или TTL интерфейси. Моля, предоставете вашия конкретен номер на LCD модел за проверка на съвместимостта.
A: Да. Ние предоставяме персонализиран фърмуер въз основа на вашата LCD резолюция, времеви параметри, дефиниция на интерфейса и специфични изисквания на приложението.
A: Да. За OEM проекти поддържаме персонализиране на лога за зареждане, многоезични настройки, OSD функции и различни параметри на дисплея.
A: Да. Платката е проектирана с компоненти от промишлен клас, специално създадени за дългосрочна, непрекъсната работа в взискателни среди.
О: Абсолютно. Ние можем да предоставим цялостно решение на едно гише, което включва LCD панел, сензорен екран, контролна платка, кабели, оптично свързване и механична интеграция.
A: Да. Нашият инженерен екип подпомага съвпадението на LCD дисплея, разработването на фърмуер, конфигурацията на интерфейса и интегрирането на проекта.
Търсите надеждна HDMI към LVDS/TTL LCD контролна платка за следващия си проект?
Нашият инженерен екип ще ви помогне бързо да намерите най-подходящата контролна платка и да конфигурирате фърмуера, предоставяйки цялостно решение за дисплей, пригодено специално за вашето приложение. Чрез интегрирането на индустриални LCD панели, сензорни екрани, контролни платки, оптично свързване и OEM инженерна поддръжка в една верига за доставки, ние сме посветени да помогнем на клиентите да съкратят циклите на разработка, да намалят рисковете при интегриране и да ускорят времето за излизане на пазара.
