Платка за преобразуване на LVDS към TTL сигнал

Тъй като индустриалните LCD панели продължават да се развиват, много вградени системи изискват надеждно преобразуване на сигнала между различни интерфейси на дисплея. SKY-TDMПлатка за преобразуване на LVDS към TTL сигналосигурява професионално решение за инженери, които трябва да управляват TTL/RGB TFT LCD панели чрез LVDS изходи, като същевременно поддържат отлично качество на изображението и стабилност на системата, като същевременно намаляват общите разходи.

Designed specifically for industrial environments, this converter board integrates high-efficiency power management, optimized PCB layout, and industrial-grade components to ensure stable operation under demanding conditions. Compared to consumer-grade alternatives, it offers superior EMC (Electromagnetic Compatibility) performance, lower EMI (Electromagnetic Interference) emissions, a longer operational lifespan, and higher compatibility with industrial LCD modules.

Независимо дали интегрира нов LCD в съществуващо оборудване или обновява наследени системи, тази платка ефективно съкращава времето за разработка и рационализира системната интеграция.

Проектиран за дългосрочна промишлена надеждност

За разлика от стандартните платки за разработка, тази платка за преобразуване на LVDS към TTL сигнал е оптимизирана за непрекъсната работа в индустриални среди.

Тя включва:

- Индустриален клас PCB дизайн

- Стабилна LVDS входна архитектура

- TTL/RGB 50-пинов LCD изход

- Безшумна конструкция на захранването

- Високоефективен драйвер за LED подсветка

- Регулируемо VCOM напрежение

- Отлична EMC производителност

- Ниска консумация на енергия

- Високоскоростна цялост на сигнала

- Компоненти с дълъг жизнен цикъл

Компактният механичен дизайн също го прави подходящ за вградени продукти, където мястото за инсталиране е ограничено.

Ключови характеристики

Стабилност на сигнала на индустриално ниво

Внимателно оптимизираното диференциално маршрутизиране минимизира изкривяването на сигнала и гарантира стабилно предаване на изображението.

Отлична EMC производителност

Оформлението на печатни платки и дизайнът на захранването намаляват електромагнитните смущения, което прави сертифицирането по-лесно за индустриално оборудване.

Висока съвместимост

Поддържа широка гама от индустриални TFT LCD панели, използващи TTL/RGB 50 пинови интерфейси.

Ефективно управление на захранването

Интегрираната високоефективна захранваща верига намалява генерирането на топлина и подобрява цялостната надеждност.

Регулируема VCOM верига

Позволява на инженерите да настройват фино производителността на дисплея за различни LCD панели.

Стабилен драйвер за LED подсветка

Осигурява постоянна яркост с отлична дълготрайна стабилност.

Лесна системна интеграция

Стандартните конектори опростяват монтажа и съкращават циклите на разработка на продукта.

Типични спецификации

TTL FFC 50 PIN T-CON интерфейс

HRS DF14-20/DF19-20 LVDS интерфейс

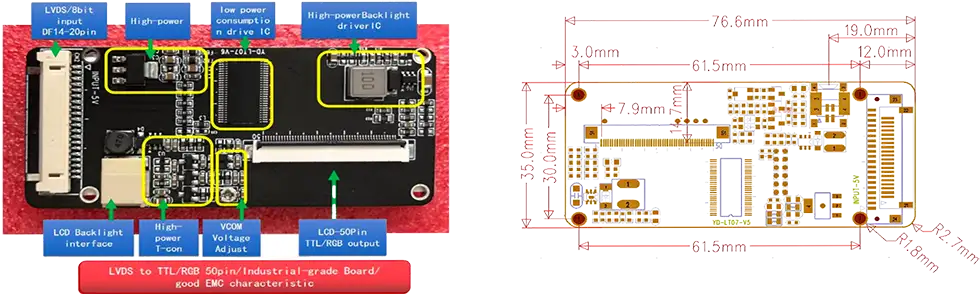

Размери

Приложения

Тази платка е пригодена за индустриални приложения и е много подходяща за взискателни индустриални среди, като индустриални HMI, промишлено оборудване, лотарийни машини и медицински устройства.

В момента този продукт поддържа специфични интерфейсни сигнали. Ако се нуждаете от различни интерфейсни сигнали, моля, предоставете спецификациите на LCD интерфейса и ние ще препроектираме съответно платката, за да отговори на вашите нужди.

Кога да използвате тази платка срещу директна връзка с LVDS панел

Кога имате нужда от тази платка за преобразуване?

Повечето индустриални LCD панели днес използват LVDS или eDP интерфейси. Въпреки това, много наследени дизайни на оборудване и някои специализирани модули за показване все още изискват TTL/RGB (паралелни RGB) сигнали. Ето кога имате нужда от тази дъска:

Използвайте тази дъска, ако:

- Вашата система извежда LVDS сигнали, но вашият LCD панел изисква TTL/RGB вход

- Имате наследен панел на дисплея с 50-пинов TTL интерфейс

- Вие надстройвате система, но запазвате съществуващ TTL панел

- Трябва да тествате или валидирате TTL панели, като използвате LVDS източници на сигнал

Директната LVDS връзка е достатъчна, ако:

- И източникът, и панелът използват LVDS (не е необходимо преобразуване)

- Вашият панел има eDP или HDMI входове

- Проектирате нова система с модерни интерфейсни панели

Тази платка е специално проектирана за сценария на преобразуване --- позволява на инженерите да използват повторно съществуващи TTL панели с по-нови индустриални компютри, оборудвани с LVDS, или вградени контролери.

Инженерни предимства

Ние решаваме предизвикателствата в реалния свят, пред които са изправени OEM клиентите по време на интегрирането на LCD. Като поддържаме преобразуването между различни LVDS изходни източници и специфични 50-пинови TTL LCD панели, ние елиминираме необходимостта от редизайн на системата. Платката разполага с независима захранваща архитектура, която минимизира колебанията на напрежението, за да подобри цялостната стабилност на продукта, докато маршрутизирането на PCB от промишлен клас значително подобрява EMC производителността и намалява системните смущения. Освен това предлагаме цялостна персонализация; просто предоставете вашите изисквания за дефиниции на интерфейса, видове конектори и позиции на монтажните отвори и ние ще доставим пълен дизайн, който идеално отговаря на вашето оборудване.

Защо да изберете НАС

Избирането на нас означава повече от просто закупуване на платка за преобразуване на LVDS към TTL сигнал --- вие си партнирате с опитен инженерен съюзник в интегрирането на индустриални дисплеи.

Ние предлагаме цялостни решения на едно гише, които включват разработка по поръчка на OEM & ODM, оценка на LCD съвместимостта, персонализиране на кабела, оптимизиране на фърмуера, прототипиране на малки партиди, възможности за масово производство, стриктна проверка на качеството и дългосрочна наличност на продукта. Нашият подход „всичко в едно“ помага за елиминирането на ненужните рискове за качеството, често свързани с доставка от множество доставчици.

ЧЗВ

Q1: Какви LCD панели са съвместими с тази платка за преобразуване на LVDS към TTL сигнал?

A: Платката има обширна поддръжка за 50-пинови TTL/RGB LCD панели със същата дефиниция на разводките.

Q2: Може ли конекторът да бъде персонализиран?

A: Да. Типът конектор, разпределението на щифтовете, дължината на кабела и дефиницията на интерфейса могат да бъдат напълно персонализирани.

В3: Платката поддържа ли различни резолюции?

A: Да. Ние предоставяме съответния фърмуер и хардуерни конфигурации, съобразени с различни LCD резолюции и изисквания за време.

Q4: Този продукт подходящ ли е за промишлена среда?

О: Абсолютно. Проектирана с индустриални компоненти и оптимизирана за EMC (електромагнитна съвместимост), тази платка е създадена за непрекъсната и стабилна работа.

Q5: Можете ли да предоставите съвпадащи LVDS кабели?

A: Да. Предлагаме пълни кабелни комплекти, включително LVDS кабели, кабели за задно осветяване, захранващи кабели и персонализирани снопове.

Q6: Предоставяте ли техническа поддръжка?

A: Да. Нашият инженерен екип е на разположение, за да ви помогне с оценка на LCD съвместимостта, отстраняване на грешки в интерфейса и системна интеграция.

Q7: Какво е типичното време за изпълнение?

О: Стандартните модели обикновено имат време за доставка от 2 до 3 седмици. За персонализирани проекти времето за доставка зависи от сложността на дизайна.

Q8: Налична ли е примерна оценка?

A: Да. Ние силно насърчаваме примерни поръчки за инженерна проверка преди масовото производство.

Q9: Предлагате ли дългосрочни гаранции за доставки?

A: Да. За индустриални проекти ние поддържаме дълги жизнени цикли на продуктите и осигуряваме дългосрочно планиране на доставките, когато е възможно.

Q10: Може ли тази платка да поддържа както едноканален, така и двуканален LVDS вход?

О: Стандартната версия поддържа едноканален LVDS вход (8 бита). За изискванията за двуканален LVDS вход, ние можем да персонализираме дизайна на платката въз основа на вашия специфичен график на LCD панела и спецификации на конектора. Моля, предоставете номера на модела на вашия панел или дефиницията на интерфейса за оценка.
