Платка за преобразуване на LVDS към EDP за промишлени LCD дисплеи

Много индустриални устройства продължават да използват надеждни LVDS графични контролери, докато по-новите LCD панели все повече приемат интерфейса Embedded DisplayPort (eDP). Подмяната на цялата платформа за управление често е скъпа и отнема много време. TheПлатка за преобразуване на LVDS към EDP за промишлени LCD дисплеиот SKY-TDM предоставя ефективно решение за миграция чрез преобразуване на стандартни LVDS видео сигнали в eDP изход, което позволява на OEM производителите да интегрират модерни LCD панели, без да препроектират съществуващата си хардуерна архитектура.

Създадена специално за индустриални приложения, тази компактна преобразувателна платка осигурява стабилно предаване на сигнала, отлична съвместимост и дългосрочна надеждност за оборудване за автоматизация, медицински устройства, транспортни системи, вградени компютри и интелигентни терминали.

Модернизирайте съществуващия хардуер, без да подменяте вашия контролер

Много индустриални продукти остават в експлоатация 10-15 години, докато LCD технологията се развива много по-бързо. Тъй като LVDS панелите стават все по-малко достъпни и eDP дисплеите стават индустриален стандарт, производителите са изправени пред нарастващи предизвикателства при снабдяването.

Вместо да преработва цялостната вградена платформа, преобразувателната платка на SKY-TDM действа като интелигентен интерфейсен мост между вашия съществуващ LVDS контролер и най-новите eDP LCD модули.

Този подход значително намалява разходите за инженеринг, съкращава циклите на разработка и защитава вашата съществуваща инвестиция в хардуер.

Независимо дали обновява индустриално оборудване или проектира нов продукт около съществуваща процесорна платформа, тази преобразувателна платка осигурява надеждно и мащабируемо решение за дисплей.

Създаден за индустриална надеждност

Индустриалните среди изискват много повече от преобразувателна платка от просто преобразуване на сигнала. За да се осигури надеждна дългосрочна работа, всяка преобразувателна платка е изградена с електронни компоненти от промишлен клас и разполага с оптимизирано оформление на печатни платки (PCB).

Инженерни акценти:

- Стабилно приемане на LVDS диференциален сигнал

- Високоскоростно предаване на изходен eDP сигнал

- Оптимизирано съвпадение на импеданса

- Дизайн с ниски EMI (електромагнитни смущения).

- Надеждна последователност на мощността

- Компоненти с температурен рейтинг от промишлен клас

- Компактен дизайн на печатни платки (с размери само 50 × 50 mm)

- Ниска консумация на енергия

- Отлична дългосрочна стабилност

Тези функции помагат за поддържане на превъзходно качество на изображението по време на непрекъсната работа, като същевременно минимизират проблеми като трептене на екрана, загуба на сигнал или аномалии в синхронизацията.

Гъвкава LCD съвместимост

Различните производители на LCD често имат различни времеви параметри, разводки на конекторите и изисквания за инициализация. Вместо да предлагаме само фиксирани стандартни решения, ние работим в тясно сътрудничество с клиентите, за да осигурим професионална инженерна поддръжка за персонализирана LCD съвместимост.

Поддържаните услуги за персонализиране включват: конфигурация на разделителната способност, оптимизация на LCD синхронизирането, настройка на параметрите на eDP панела, програмиране на EDID (разширени данни за идентификация на дисплея), персонализиране на фърмуера, оптимизиране на управлението на фоновото осветление, адаптиране на конектора, персонализиране на кабела и помощ за механична интеграция.

Това високо ниво на гъвкавост позволява на клиентите на OEM лесно да интегрират дисплеи от различни производители на панели с минимални разходи за хардуерен редизайн.

Типични сценарии за приложение

Преобразуващата платка LVDS към EDP за промишлени LCD дисплеи е широко интегрирана в различни области, включително: HMI за промишлена автоматизация, CNC машинни интерфейси, вградени промишлени персонални компютри, медицинско диагностично оборудване, лабораторни инструменти, системи за контрол на железниците, контролери за цифрови означения, павилиони за самообслужване, интелигентно производствено оборудване, интелигентни транспортни системи, системи за промишлено зрение и преносимо тестово оборудване.

Неговият компактен отпечатък го прави особено подходящ за приложения, където мястото за инсталиране е ограничено.

Технически спецификации

FI-XB30S LVDS входен интерфейс

JST 2x15 пинов LVDS входен интерфейс

FFC-30Pin-0.5mm Pitch eDP изходен интерфейс

JST 2x10 пинов eDP изходен интерфейс

CVILUX 6-пинов 2,0 мм интерфейс за подсветка

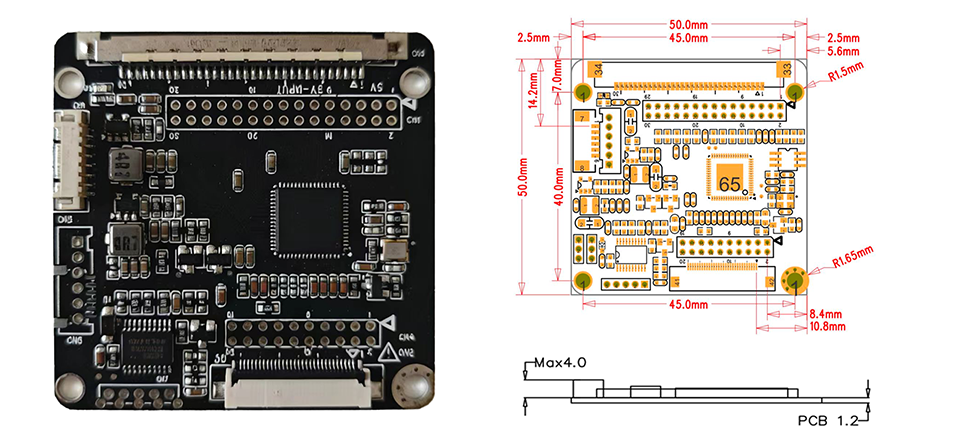

Размери

Защо да надстроите от LVDS до eDP LCD панели?

Индустрията на дисплеите непрекъснато преминава от LVDS към eDP (Embedded DisplayPort) интерфейси. Ето защо OEM производителите преминават към:

По-висока честотна лента:eDP поддържа по-високи разделителни способности и честоти на опресняване в сравнение с LVDS, позволявайки 4K и дисплеи с висока честота на кадрите, с които LVDS не може да се справи.

По-малко кабели:eDP използва по-малко сигнални линии от LVDS, намалявайки сложността на вътрешното маршрутизиране на кабела и подобрявайки EMI производителността.

По-ниска консумация на енергия:eDP работи при по-ниски напрежения и включва функции за пестене на енергия, което го прави идеален за захранвано с батерии и енергийно ефективно оборудване.

По-добро качество на изображението:eDP поддържа по-висока дълбочина на цветовете и усъвършенствани функции за обработка на изображения, като самоопресняване на панела и променливи скорости на опресняване.

Бъдеща наличност на панела:Производителите на LCD все повече премахват LVDS панелите в полза на eDP. Надграждането сега гарантира дългосрочно снабдяване с панели, без да се разчита на прекратени модели LVDS.

Опростена интеграция:eDP използва стандартни съединители и по-просто окабеляване, намалявайки времето за сглобяване и потенциалните грешки при свързване.

За производителите на промишлено оборудване мигрирането към eDP панели чрез нашата преобразувателна платка осигурява практичен път към модерна технология на дисплея без подмяна на съществуващите контролери.

Често срещани сценарии за миграция

Сценарий 1: Наследен контролер с надстройка на eDP панел

Вашият съществуващ контролер работи перфектно, но извежда само LVDS. Оригиналният LVDS панел е спрян и са налични само eDP заместители. Инсталирайте нашата преобразувателна платка между LVDS контролера и новия eDP панел --- не са необходими промени на фърмуера на основния контролер.

Сценарий 2: Разработка на нов продукт със съществуваща процесорна платформа

Вашата процесорна платформа поддържа LVDS изход, но идеалният LCD панел за вашия нов продукт използва eDP. Вместо да преработвате цялата дънна платка, използвайте нашата преобразувателна платка, за да преодолеете разликата в интерфейса и да ускорите времето за пускане на пазара.

Сценарий 3: Снабдяване на панели от множество източници

За да намалите риска от веригата за доставки, трябва да квалифицирате множество доставчици на LCD панели --- някои предлагат LVDS, други eDP. С нашата преобразувателна платка можете да стандартизирате един контролен изход (LVDS), докато гъвкаво снабдявате всеки интерфейсен панел.

Сценарий 4: Обновяване на място на разгърнато оборудване

Вашата инсталирана база от оборудване използва LVDS панели, които стават трудни за намиране. Нашата преобразувателна платка позволява на сервизните екипи да заменят повредените LVDS панели с налични eDP панели по време на поддръжката на място, удължавайки живота на оборудването без скъпи надстройки на контролера.

Защо да изберете НАС?

Изборът на правилния доставчик е също толкова важен, колкото изборът на правилния хардуер. За разлика от дистрибуторите, които просто доставят стандартни платки, SKY-TDM осигурява пълно инженерно сътрудничество по целия ви проект.

Нашите основни предимства

- Професионален производител на сензорни дисплеи

- Богат опит в интегрирането на индустриални дисплеи

- Разработка на персонализиран фърмуер

- Услуги за дизайн на кабели по поръчка

- Тестване за съвместимост на LCD

- ISO 9001Сертифициране на системата за управление на качеството

- ISO 13485Сертификация на системата за управление на качеството на медицинските изделия

- IATF 16949Сертифициране на системата за управление на качеството на автомобилите

- Бързо създаване на прототипи

- Стабилни дългосрочни доставки

- Пълна техническа поддръжка преди и след производството

Нашият инженерен екип работи в тясно сътрудничество с OEM клиенти, за да намали рисковете при разработката и да ускори времето за пускане на продукта на пазара.

ЧЗВ

Q1: Може ли платката за преобразуване на LVDS към EDP за индустриални LCD дисплеи да поддържа всеки eDP LCD панел?

О: Повечето промишлени eDP LCD дисплеи могат да се поддържат след конфигуриране на фърмуера. Препоръчваме да предоставите номера на вашия LCD модел за оценка на съвместимостта.

Q2: Налично ли е персонализиране на фърмуера?

A: Да. Времевите параметри, резолюцията, EDID информацията и последователностите за инициализация могат да бъдат персонализирани.

Q3: Можете ли да доставите съвпадащи кабели?

О: Абсолютно. Ние произвеждаме персонализирани LVDS кабели, eDP кабели, FFC/FPC кабели и пълни кабелни снопове.

Q4: Можете ли да помогнете за мигриране от остарял LVDS дисплей?

A: Да. Това е едно от най-често срещаните приложения за тази преобразувателна платка. Можем да препоръчаме съвместими резервни LCD дисплеи и да конфигурираме конвертора по съответния начин.

Q5: Конверторът подходящ ли е за непрекъсната промишлена работа?

A: Да. Платката е проектирана с помощта на индустриални компоненти, предназначени за дългосрочна, непрекъсната работа.

Q6: Поддържате ли поръчки за малки прототипи?

A: Да. Инженерните проби са налични преди масовото производство.

Q7: Колко дълго е наличност на продукта?

О: Индустриалните проекти често изискват дълъг жизнен цикъл на продукта. Ние поддържаме дългосрочни доставки и управление на жизнения цикъл за OEM клиенти.

В8: Платката поддържа ли едноканален и двуканален LVDS вход?

A: Да. Платката поддържа както едноканални (1-лентови), така и двуканални (2-лентови) LVDS входни конфигурации. Подходящата конфигурация се задава по време на персонализирането на фърмуера въз основа на вашите специфични изисквания за контролер и панел.

Q9: Каква е максималната резолюция, поддържана от тази преобразувателна платка?

A: Платката поддържа резолюции до1920×1080 при 60Hzза едноканален LVDS вход и до2560×1440 при 60Hzза двуканален LVDS вход, в зависимост от спецификациите на панела и качеството на кабела. За панели с по-висока разделителна способност, моля, свържете се с нашия инженерен екип за оценка на съвместимостта.
