Индустриалното оборудване често изисква различни видео интерфейси в зависимост от хардуерната платформа на клиента. Традиционните LCD контролни платки обикновено поддържат само един интерфейс на панела, което принуждава инженерите да препроектират хардуера или да закупят множество контролни платки за различни проекти.

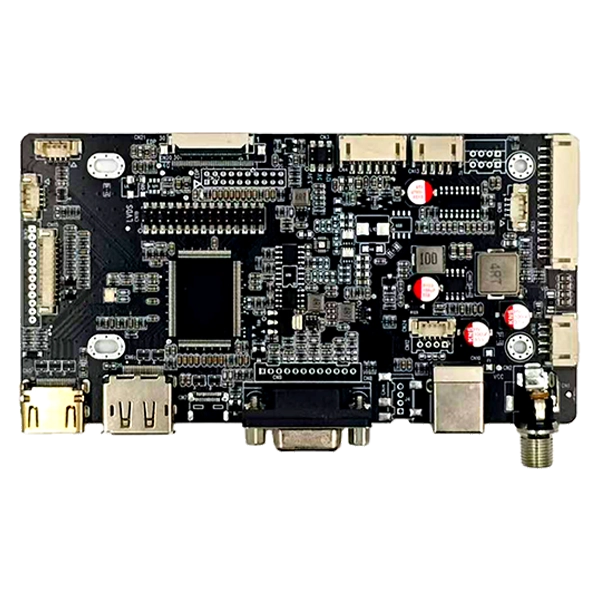

SKY-TDMHDMI и DP и VGA и тип C към LVDS EDP интерфейс AD Boardелиминира тези ограничения чрез интегриранеHDMI, DisplayPort, VGA и USB Type-Cвидео входове заедно сLVDS и eDPизходи на дисплея на една печатна платка от промишлен клас.
Независимо дали разработвате нов HMI, надстройвате наследено оборудване или интегрирате вграден дисплей в индустриални машини, една контролна платка поддържа множество LCD конфигурации, като същевременно намалява времето за инженеринг, разходите за инвентар и сложността на продукта.
Проектиран за дългосрочни промишлени приложения, платката осигурява стабилно качество на изображението, гъвкави опции за захранване и всеобхватни периферни интерфейси за производители на OEM оборудване и системни интегратори.

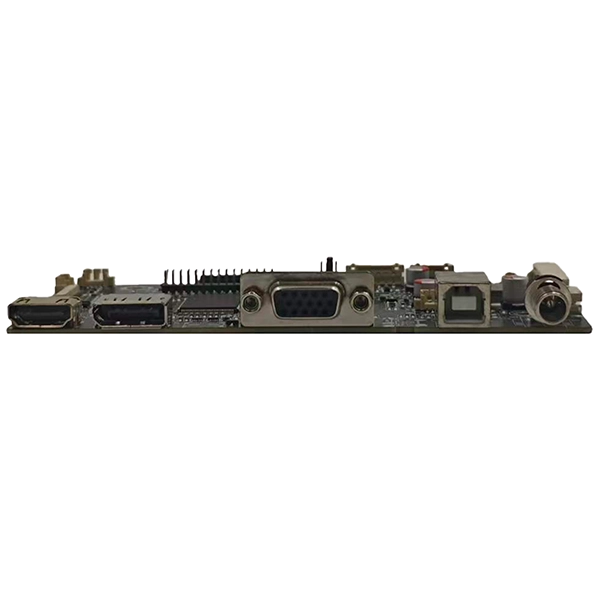

Тази интерфейсна AD платка интегрира множество входни опции и е напълно съвместима с днешните най-разпространени видео източници:HDMI, DisplayPort (DP), VGA и USB Type-C (DP Alt Mode). Това позволява на клиентите безпроблемно да превключват между различни хост платформи без необходимост от допълнителни преобразувателни платки.
Тази платка за HDMI и DP и VGA и тип C към LVDS EDP интерфейс AD е напълно съвместима и с двата основни стандарта за LCD интерфейс. Наличните опции за извеждане на дисплея включват двуканален 8-битов LVDS, 20-пинов eDP, 30-пинов eDP FPC и 40-пинов eDP FPC. Той е идеално подходящ за широка гама индустриални TFT LCD модули, от 7-инчови екрани до широкоформатни дисплеи.
За разлика от платките за дисплей от потребителски клас, тази AD платка с HDMI и DP и VGA и Type-C към LVDS EDP интерфейс е специално проектирана за индустриални приложения с висока спецификация и взискателни. Неговите основни хардуерни характеристики включват широко входно постоянно напрежение (8V-25V), промишлен захранващ дизайн с ниска пулсация, подобрена ESD (електростатичен разряд) защита и използването на индустриални компоненти за осигуряване на дългосрочна стабилна работа. Той е особено подходящ за сложни среди, като външни настройки и условия на висока температура, като гарантира постоянна стабилност на дисплея.
Тази HDMI и DP и VGA и тип C към LVDS EDP интерфейс AD платка се използва широко в промишлени продукти, работещи в сложни среди. Типичните сценарии за приложение включват индустриални HMI терминали, сензорни монитори с отворена рамка, CNC машинни интерфейси, медицинско диагностично оборудване и системи за машинно зрение.
Всеки дисплейен проект е уникален. Ние предоставяме цялостни услуги за техническа поддръжка, включително проверка на съвместимостта на LCD панела, оптимизиране на фърмуера, модификация на EDID (разширени данни за идентификация на дисплея), настройка на параметрите на подсветката, персонализиран дизайн на LVDS и eDP кабел и отпечатване на лого на PCB. Независимо дали вашият проект изисква стандартна контролна платка или напълно персонализирано решение, SKY-TDM предоставя професионална инженерна поддръжка на всеки етап от жизнения цикъл на продукта.

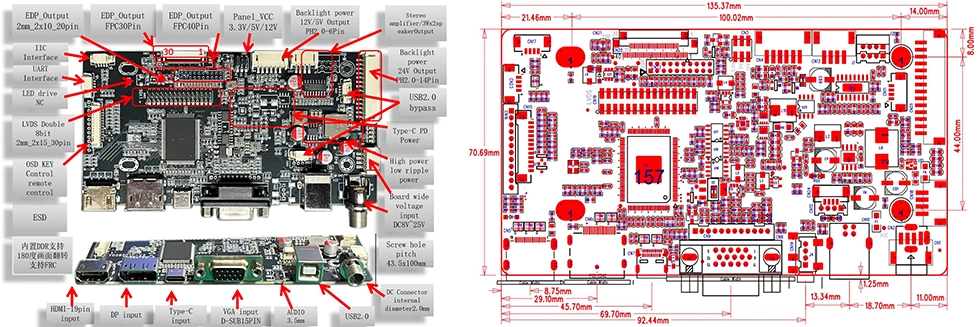

| Елемент | Спецификация |
| Видео вход | HDMI, DisplayPort(DP), VGA, Type-C |
| Изход на дисплея | LVDS, eDP (20pin/30pin/40pin) |
| Напрежение на панела | 3.3V/5V/12V |
| Изход за подсветка | 5V/12V/24V |
| аудио | 3W x 2 усилвател |
| Входно напрежение | 8~28V |
| Работна температура | -20°C до 80°C |
| ПИН | Сигнал | ПИН | Сигнал |
| 1 | VCC (3,3/5/12V) | 2 | VCC (3,3/5/12V) |
| 3 | VCC (3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| ПИН | Сигнал | ПИН | Сигнал |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC (3,3/5/12V) |
| 19 | VCC (3,3/5/12V) | 20 | VCC (3,3/5/12V) |
| 21 | VCC (3,3/5/12V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| ПИН | Сигнал | ПИН | Сигнал |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC (3,3/5/12V) |
| 13 | VCC (3,3/5/12V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| ПИН | Сигнал | ПИН | Сигнал |
| 1 | VCC (3,3/5/12V) | 2 | VCC (3,3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| ПИН | Сигнал |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ВКЛ./ИЗКЛ |
| 5 | +12V/5V |
| 6 | +12V/5V |
Доставката на хардуер е само основата; услугата е гаранция за дългосрочен успех. SKY-TDM се ангажира да ускори стартирането на вашия проект и напълно да разреши предизвикателствата на вашата верига за доставки. Ние предоставяме следната основна поддръжка:
- Дълъг жизнен цикъл на продукта:Стабилни и надеждни възможности за масово производство.
- Пълна техническа поддръжка:Помощ при тестване за съвместимост на LCD и потребителски сигнални кабели.
- Гъвкав производствен модел:Ниска MOQ (минимално количество за поръчка) и бърза техническа реакция.
- Решения за дисплеи "всичко в едно":Сензорни екрани и LCD панели се доставят като съвпадащ комплект, за да отговорят на различни нужди.
A: Да. Той е съвместим с TFT LCD панели от промишлен клас, включващи LVDS или eDP интерфейси. Ние можем да препоръчаме подходящите конектори и фърмуер въз основа на вашия конкретен модел панел.
О: Платката поддържаHDMI, DisplayPort, VGA и USB Type-C(с DP Alt Mode), осигурявайки широка съвместимост с различни индустриални компютри и вградени системи.
A: Да. Ние предлагаме цялостни услуги за персонализиране на фърмуера, включително настройки на времето, конфигурация на EDID (разширени данни за идентификация на дисплея), персонализиране на логото за зареждане и оптимизиране на параметрите на панела.
A: Платката на контролера поддържа широк обхват на DC вход от8V до 25V, което го прави идеално съвместим както с 12V, така и с 24V промишлени захранващи системи.
A: Да. Ние произвеждаме персонализирани LVDS кабели, eDP FPC кабели, кабели за подсветка и захранващи снопове, за да осигурим plug-and-play интеграция за нашите клиенти.
A: Да. Ние поддържаме PCB silkscreen печат на лого, персонализиране на фърмуера, модификации на конектори, кабелни комплекти и пълни услуги за разработка на ODM.
О: LVDS изходът поддържа до1920×1080 при 60Hz(двуканален 8-битов). eDP изходът поддържа до3840×2160 при 60Hz(4K UHD), в зависимост от спецификацията на панела и качеството на кабела. За 4K приложения препоръчваме да използвате интерфейса eDP за оптимална честотна лента.
A: Да. Платката поддържа завъртане на изображението на 180° чрез конфигурация на фърмуера. За въртене на 90°/270° (портретен режим) можем да персонализираме фърмуера въз основа на вашия панел и изисквания на приложението. Моля, посочете вашето изискване за ориентация, когато правите поръчка.
Търси надежденHDMI и DP и VGA и тип C към LVDS EDP интерфейс AD Boardза следващия ви проект за вграден дисплей?
За да препоръчате най-подходящото решение, моля, предоставете следната информация, когато правите запитване:
- Номер на модела на LCD панела
- Необходим видео входен интерфейс (HDMI, DP, VGA или USB Type-C)
- Входно захранващо напрежение
- Изисквания за фоново осветление
- Прогнозно годишно количество
- Изисквания за персонализиране на OEM или фърмуер
Нашият инженерен екип ще прегледа вашите спецификации и ще предостави съвместимо решение, технически препоръки и оферта в рамките на 24 работни часа.
