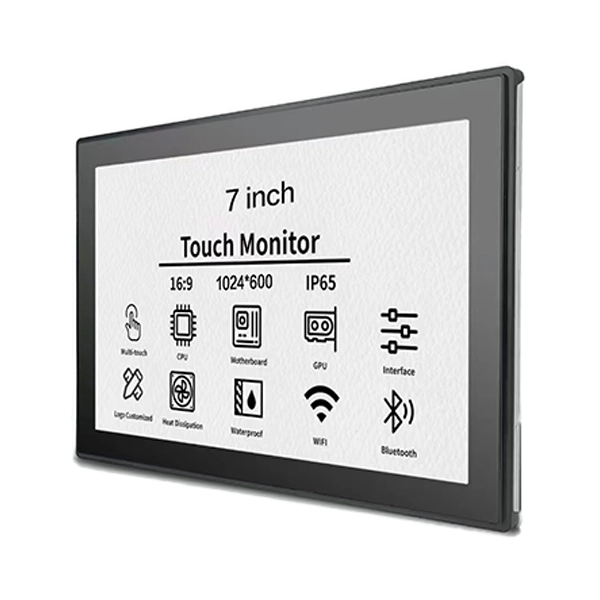

СКАЙ-ТДМосигурява7-инчов сензорен монитор с отворена рамказа интелигентни домашни контролни панели, сградни видеодомофони, терминали за контрол на достъп и вградено оборудване. Комбинирайки IPS дисплей от промишлен клас с чувствителен PCAP мултитъч и гъвкави опции за монтаж, този компактен монитор помага на производителите на оборудване да създават интуитивни интерфейси, съобразени с техните продукти.
7-инчов сензорен монитор с отворена рамка предлага практичен баланс между компактни размери, интерактивна функционалност и гъвкава интеграция на оборудването. За разлика от конвенционалните настолни монитори, конструкцията му с отворена рамка е проектирана за инсталиране в персонализирани кутии, стенни панели, павилиони и вградени системи. Ключовите фактори за избор включват разделителна способност на дисплея, яркост, чувствителност на допир, интерфейси за свързване, монтажни размери и работни условия. SKY-TDM поддържа опции за персонализиране като дисплеи с висока яркост, обработка на покривно стъкло, оптично свързване, механични модификации и настройки на интерфейса, като помага на производителите на оригинално оборудване да разработят решения за дисплеи, които отговарят на техните изисквания за приложение.
7-инчовият сензорен монитор с отворена рамка е компактен интерактивен дисплей, предназначен да бъде интегриран в оборудване, вместо да се използва като самостоятелен настолен екран. Обикновено комбинира LCD панел, сензор за докосване, електроника на контролера и монтажна структура, която позволява на производителите на оборудване да инсталират дисплея зад персонализиран преден панел.
Дизайнът с отворена рамка дава на инженерите на OEM по-голям контрол върху външния вид, разположението на монтажа и общите размери на крайния продукт. Вместо да поставят цяла кутия за потребителски монитор, дизайнерите могат да включат дисплея директно в монтиран на стената контролен блок, терминал за достъп или корпус на машина.
Моделът на SKY-TDM съчетава индустриален IPS LCD панел с прожектирана капацитивна (PCAP) мултитъч технология. Стандартният HDMI видео вход и USB сензорната свързаност опростяват интеграцията със съвместими хост системи, докато металната структура с отворена рамка поддържа вградена инсталация.
За производителите, разработващи интелигентни домашни интерфейси или оборудване за сградна автоматизация, резултатът е компактна платформа за показване, която може да се адаптира към различни дизайни на шкафове и изисквания за взаимодействие с потребителя.
Научете повече за 7-инчовия сензорен монитор с отворена рамка и наличните опции за конфигуриране.
IPS LCD панел осигурява широки ъгли на видимост, помагайки на потребителите да четат информация от различни позиции около монтиран на стена терминал или контролна станция. Това е особено полезно в споделени пространства, където потребителите не винаги гледат директно към дисплея.
В зависимост от избраната конфигурация, разделителната способност на дисплея, яркостта, контраста и повърхностната обработка могат да бъдат съобразени с визуалните изисквания на приложението.
Проектираната капацитивна сензорна технология поддържа интуитивно взаимодействие, включително докосване, плъзгане и други поддържани мултитъч жестове. Подходящ е за графични интерфейси, които позволяват на потребителите да навигират в менюта, да коригират настройки и да управляват свързани устройства.
За специализирани проекти производителността при допир може да бъде персонализирана, за да отговаря на изисквания като работа с ръкавици, свързани с вода условия на допир или по-дебело покриващо стъкло. Тези функции трябва да бъдат специфицирани и валидирани за предвидената работна среда.
Структурата с отворена рамка позволява на монитора да се побере в кутии за персонализирано оборудване без по-голямата част от конвенционален калъф за външен монитор. Запазените монтажни отвори и механичните характеристики, които могат да се персонализират, могат да помогнат на производителите да приведат дисплея в съответствие с дизайна на техните корпуси.
СКАЙ-ТДМ описва този продукт като подходящ за 24/7 работа във вградени приложения. Действителната надеждност на внедряване зависи от цялостния дизайн на системата, включително вентилация, качество на захранването, температура, монтаж и условия на използване.
За подходящи хост хардуерни и софтуерни конфигурации, мониторът може да бъде интегриран с Windows, Linux, Android и Raspberry Pi базирани системи. Потвърдете видео изхода, сензорния вход и съвместимостта на драйвера, преди да финализирате дизайна.
Малкият размер на екрана и вградената конструкция правят този монитор особено полезен, когато оборудването се нуждае от интерактивен интерфейс, но има ограничено пространство за инсталиране.
Например, системен интегратор на интелигентен дом може да се нуждае от седем-инчов дисплей, който се побира в предварително дефинирана стена, като същевременно остава достъпен през целия ден. Персонализиран монитор с отворена рамка може да подравни монтажните отвори, позициите на кабелите и повърхността на докосване с кутията, намалявайки необходимостта от препроектиране на целия контролен панел.
Когато оценяват дадено приложение, инженерите трябва също така да вземат предвид разстоянието за гледане, околната светлина, потребителския достъп, очакваните работни часове и защитата на околната среда, осигурена от готовия корпус.
Сензорната технология пряко влияе върху използваемостта, софтуерното взаимодействие и пригодността за работната среда. PCAP и резистивните сензорни технологии обслужват различни изисквания, така че решението трябва да се основава на това как потребителите ще работят с оборудването.
| Фактор за сравнение | PCAP Touch | Резистивно докосване |
|---|---|---|
| Взаимодействие | Поддържа мултитъч и базирани на жестове интерфейси, когато е конфигуриран по съответния начин | Обикновено е подходящ за директно взаимодействие посочи и избери |
| Сензорно въвеждане | Реагира на промени в капацитета | Реагира на натиск, приложен върху допирната повърхност |
| Потребителско изживяване | Подобно на съвременните смартфони и таблети | Практичен за прости, контролирани задачи за въвеждане |
| Работа с ръкавици | Изисква съвместима настройка на докосване и подходящи ръкавици | Може да поддържа много приложения за ръкавици и стилус, в зависимост от дизайна |
| Типични приложения | Интелигентни домашни панели, домофони и интерактивни терминали | Избрани индустриални системи за управление и специализирани входни устройства |
За модерен интелигентен домашен интерфейс с навигация с плъзгане и многотъч контроли PCAP често е подходяща отправна точка. За оборудване, работещо с определени ръкавици или стилуси, може да си струва да се оцени резистивното докосване, базирано на натиск.
Нито една технология не е универсално превъзходна. Най-добрият избор зависи от потребителския интерфейс, покривното стъкло, работната среда и необходимото поведение при докосване. Прегледайте сензорния панел и решенията за дисплей на SKY-TDM, когато сравнявате наличните опции за интеграция.
Размерът на екрана сам по себе си не определя дали един монитор ще пасне на вградена система. Купувачите трябва да прегледат заедно оптичните, електрическите, механичните и екологичните спецификации.
| Спецификация | Публикувана информация за продукта | Защо има значение |
|---|---|---|
| Размер на екрана | 7 инча | Определя категорията на дисплея и наличното пространство на интерфейса. |
| Технология на дисплея | IPS LCD от промишлен клас | Поддържа широкоъгълно гледане за фиксирани инсталации. |
| Резолюция | Потвърдете поръчаната конфигурация | Влияе върху яснотата на текста, иконите и оформлението на интерфейса. |
| Сензорна технология | PCAP мултитъч | Поддържа отзивчиви интерактивни интерфейси. |
| Видео интерфейс | HDMI | Свързва дисплея към съвместимо хост оборудване. |
| Сензорен интерфейс | USB | Прехвърля въвеждане чрез докосване към хост системата. |
| Захранване | Потвърдете изискванията на избрания модел | Осигурява електрическа съвместимост с оборудването. |
| Монтаж | Вградена инсталация с отворена рамка | Определя изрезите на корпуса и механичното закрепване. |
| Персонализиране | Яркост, обработка на стъкло, залепване и механични опции | Помага за адаптиране на монитора към специфичните за проекта изисквания. |
Преди да поръчате, поискайте най-новия технически лист с данни и механичен чертеж. Потвърдете активната площ на дисплея, общите размери, позициите на монтажните отвори, хлабината на кабела, захранващия конектор и изискванията за интерфейс на хоста.
Яркостта също трябва да съответства на средата на инсталиране. Стандартният вътрешен контролен панел може да не изисква същата осветеност като дисплей, разположен близо до ярък прозорец. SKY-TDM изброява опции за персонализиране на висока яркост до 1000 нита за подходящи конфигурации; крайната стойност трябва да бъде потвърдена за избрания модел.
OEM оборудването рядко споделя идентични размери на кутията или работни изисквания. Персонализирането помага за подравняването на дисплея с пълния продукт, вместо да принуждава инженерите да препроектират околните компоненти около стандартен монитор.
СКАЙ-ТДМ предлага опции за персонализиране, които могат да включват:
Оптичното свързване, настройката на допир и защитата на околната среда не трябва да се третират като взаимозаменяеми функции. Например, свързването може да подобри оптичните характеристики и да помогне за намаляване на пространството, в което може да се натрупа прах или влага, но не установява автоматично конкретен IP рейтинг или не прави цялото устройство водоустойчиво.
За проектните екипи най-ефективният подход е да се определи механичният чертеж, изискванията за интерфейс, целевата яркост, поведение при докосване и работни условия, преди да се поиска персонализирана проба.
Структурираната оценка помага за предотвратяване на проблеми със съвместимостта по време на прототипиране и масово производство. Използвайте следния контролен списък, когато сравнявате доставчици и конфигурации.
Тези стъпки са особено важни за продукти, които ще бъдат произведени в множество производствени серии. Ранното валидиране може да намали преработката на корпуса, забавянията на интеграцията и промените, които могат да бъдат избегнати след започване на производството.
Основното му предимство е компактната, интерактивна интеграция. Конструкцията с отворена рамка позволява на производителите да вграждат дисплея в персонализирани корпуси на оборудването, докато сензорната функционалност осигурява директен потребителски контрол, без да се изисква отделна клавиатура или мишка.
да Наличните опции за персонализиране включват механични размери, позиции на монтажните отвори, разположение на кабелите, покривно стъкло и избрани интерфейсни функции. Споделете чертежа на корпуса и изискванията за инсталиране, за да потвърдите осъществимостта.
СКАЙ-ТДМ определя монитора за непрекъсната работа в подходящи вградени приложения. Реалният експлоатационен живот и надеждността зависят от крайната конфигурация, температурата на околната среда, захранването, вентилацията и работните условия. Потвърдете необходимите критерии за валидиране преди внедряване.
Информацията за продукта идентифицира HDMI видео вход и USB сензорна връзка като стандартни интерфейси. Други конфигурации на интерфейса могат да бъдат налични чрез персонализиране. Потвърдете съвместимостта с предвидения хост хардуер, преди да поръчате.
Налично е персонализиране на яркостта с опции за висока яркост до 1000 нита, посочени за подходящи конфигурации. Оптичното свързване и подходящите повърхностни обработки също могат да помогнат за подобряване на четливостта. Действителната производителност зависи от инсталацията, отраженията и околното осветление.
СКАЙ-ТДМ идентифицира съвместимост с Windows, Linux и Android, като базираните на Raspberry Pi системи също се поддържат в подходящи конфигурации. Проверете видео изхода на хоста, USB сензорната поддръжка, драйверите и софтуерните изисквания по време на интеграционното тестване.
Осигурете необходимото количество, приложение, разделителна способност, яркост, сензорна технология, изисквания за интерфейс, чертеж за монтаж, работна среда и всякакви нужди за персонализиране. Тези подробности помагат на доставчика да препоръча подходяща конфигурация и да оцени производствените изисквания.
7-инчовият сензорен монитор с отворена рамка е практичен избор за производителите на оборудване, които се нуждаят от компактен интерактивен дисплей с гъвкава механична интеграция. Неговата пригодност зависи от нещо повече от размера на екрана: разделителна способност, яркост, сензорна технология, монтажни размери, интерфейси и работни условия трябва да съответстват на крайния продукт.
С IPS дисплей технология, PCAP мултитъч, HDMI видео вход, USB сензорна свързаност и опции за персонализиране, решението на SKY-TDM може да поддържа интелигентни домашни контролни панели, домофони за сгради, терминали за достъп и други вградени приложения. Внимателният преглед на спецификациите и пробното тестване остават от съществено значение за постигане на надеждна интеграция.
Планирате нов интелигентен домашен терминал, домофонна система или индустриален контролен интерфейс?Разгледайте 7-инчовия сензорен монитор с отворена рамка исвържете се с насза обсъждане на вашите спецификации на дисплея, механични чертежи, изисквания за персонализиране на OEM и график на проекта. SKY-TDM може да ви помогне да оцените подходяща конфигурация на дисплея за следващия ви проект за разработване на продукти.
