LCD модули + LCD драйвери + сензорни панели + различни кабели + механични структурни компоненти
Тази цялостна интеграция се превърна в съществено изискване за персонализирани проекти, отбелязвайки изместване от традиционното разчитане на самостоятелни LCD модули. В миналото повечето проекти изискваха само отделни компоненти, като отделни сензорни панели или самостоятелни LCD модули. Въпреки това, тъй като индустрията се развива, интегрирането на ресурсите се превърна в решаващ фактор при инициирането на проекти.
Когато тези компоненти се доставят и сглобяват от различни доставчици, често възникват проблеми като съвместимостта на компонентите, оформлението на вътрешното пространство и процесите на сглобяване, което води до несъответствия на продуктите. Това е уникално предизвикателство, присъщо на персонализирани проекти.
СКАЙ-ТДМПродуктите на ’s са предназначени основно да отговарят на нуждите на персонализирани проекти в индустриални, медицински, павилиони за самообслужване и приложения за железопътен транспорт. Ние предоставяме интегрирани сензорни и дисплейни решения за решаване на проблеми със съвместимостта и съвпадението през целия жизнен цикъл на проекта.

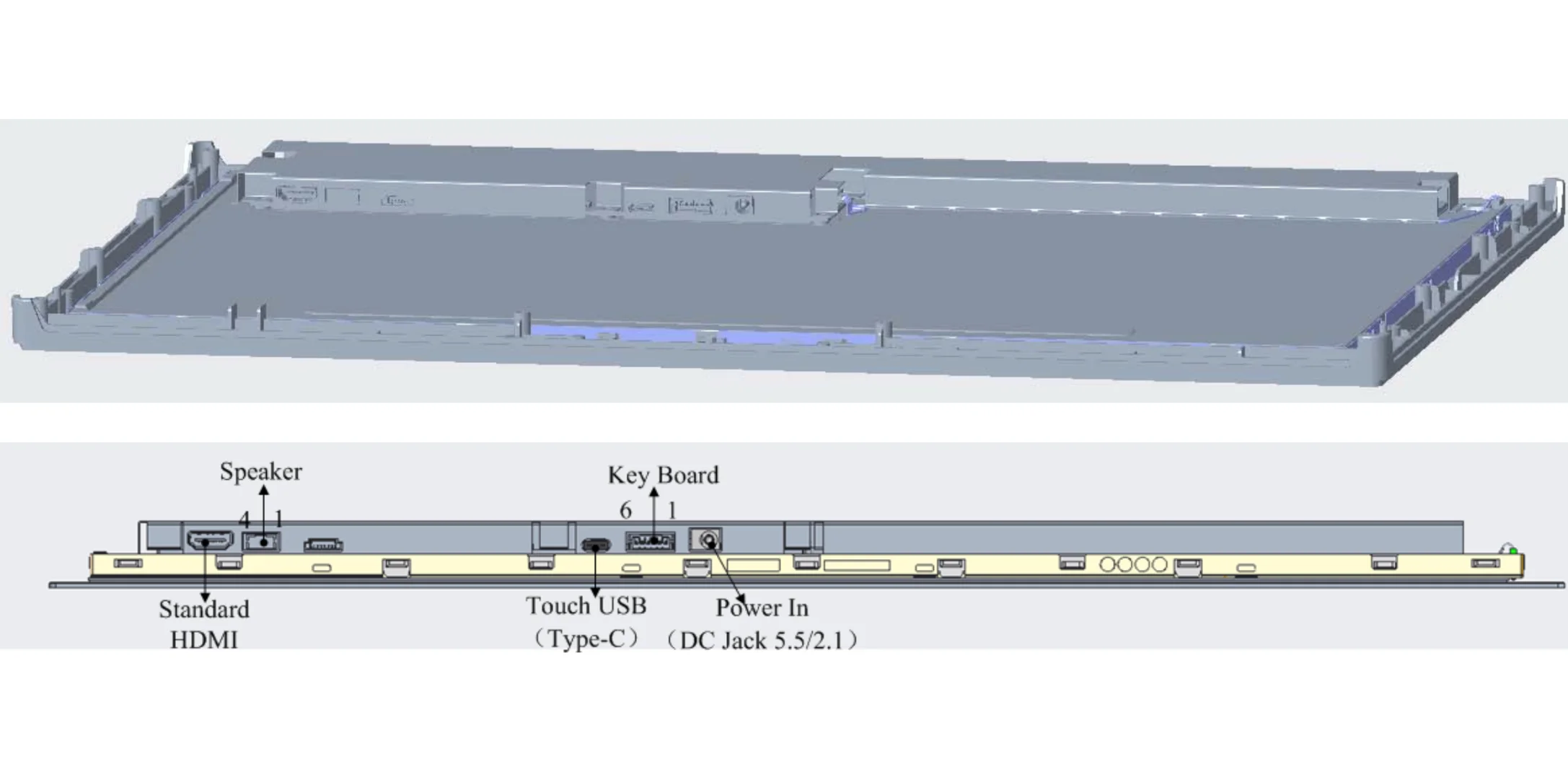

Това е 21,5-инчов LCD със сензорна функционалност, интегриращ LCD модула, PCAP капацитивен сензорен панел и системата на драйверната платка в една архитектура на дисплея. Клиентите трябва само да осигурят 12V DC захранване и HDMI входен сигнал, за да го внедрят в своето оборудване, елиминирайки необходимостта от външна драйверна платка.
Ключови характеристики:
· 21,5-инчов размер на екрана
· 1920 x 1080 Full HD резолюция
· PCAP 10-точково капацитивно докосване
· HDMI видео входен интерфейс
· USB Type-C сензорен интерфейс
· Допълнителна повърхностна обработка AG (против отблясъци) и AF (против пръстови отпечатъци)
· Вграден високоговорител

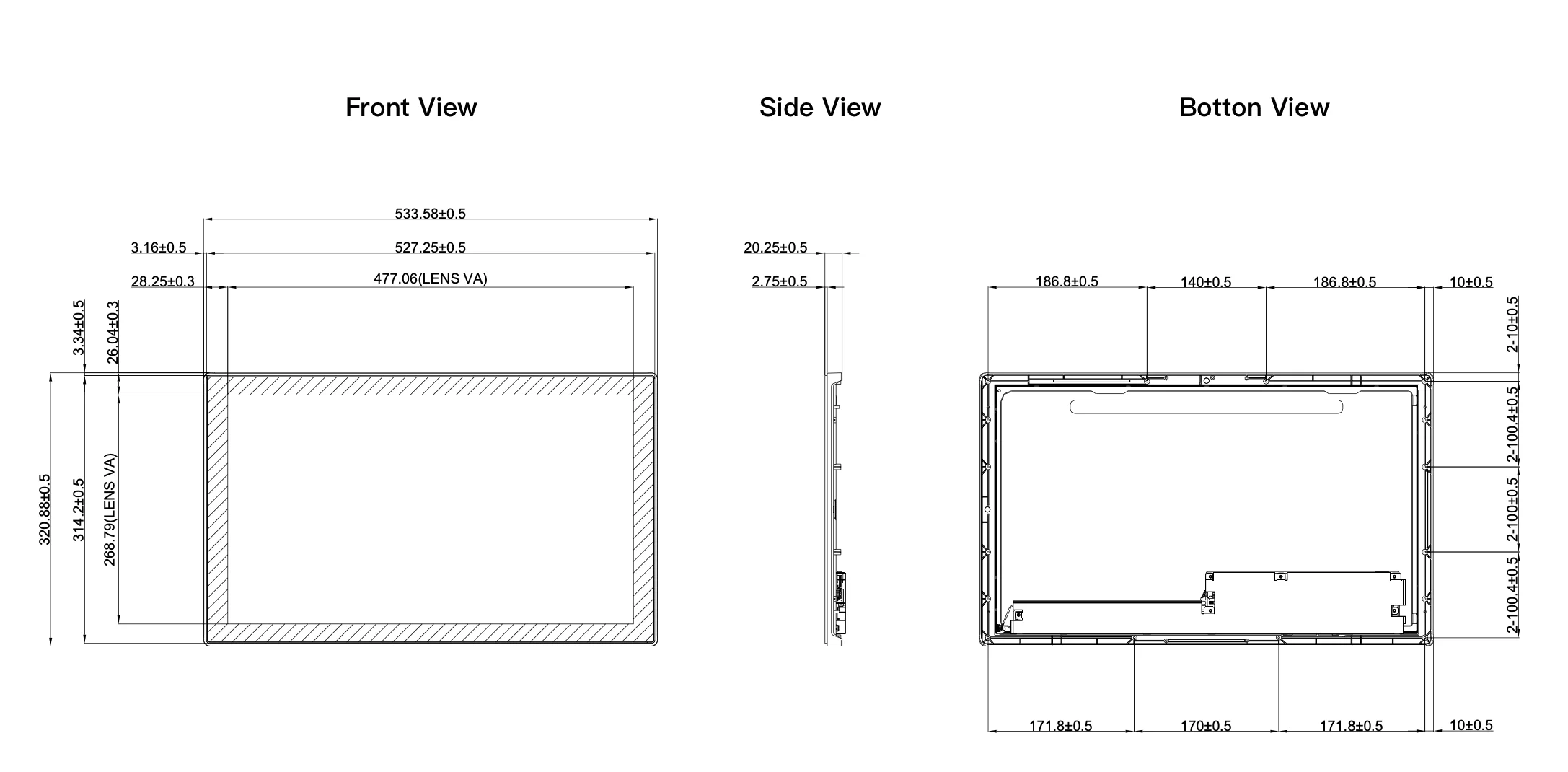

Той има типична консумация на енергия от 26,26 W, с общи размери на продукта от 533,58 x 320,88 x 20,25 mm.
Основната цел на интеграцията е да се намали броят на самостоятелните компоненти и да се опрости инсталирането на архитектурата на дисплея.
Интегрираните дисплеи могат потенциално да намалят общите системни разходи. Те помагат за подобряване на ефективността на снабдяването с компоненти, намаляват нуждата от кабели и конектори, рационализират процесите на сглобяване, намаляват усилията за инженерна координация и съкращават времето за интегриране на дисплейната система. Тези подобрения ефективно намаляват скритите разходи за труд. Действителното намаление на разходите обаче зависи от оригиналната архитектура на дисплея, производствения обем и изискванията за персонализиране.
Да, това създава повече възможности за компактен механичен дизайн. Когато трябва да се инсталират самостоятелни драйверни платки на дисплея зад или до LCD панел, трябва да се запази допълнително място за печатни платки и кабели.
Чрез директно интегриране на съответните електронни компоненти на дисплея в архитектурата на дисплея, няма нужда да се отделя място за платката на драйвера и свързаните кабели.
Тази оптимизация на пространството е особено практична за терминали за самообслужване, където екранът обикновено се монтира директно в предната част на корпуса.
Терминалите за самообслужване са най-представителният сценарий за приложение за „интегриране на докосване + дисплей“.
21,5-инчовият Full HD сензорен екран осигурява обширна област на дисплея за безпроблемно представяне на целия потребителски поток: Дисплей на менюто → Избор на продукт → Потвърждение на поръчка → Плащане и разплащане → Отпечатване на разписка.

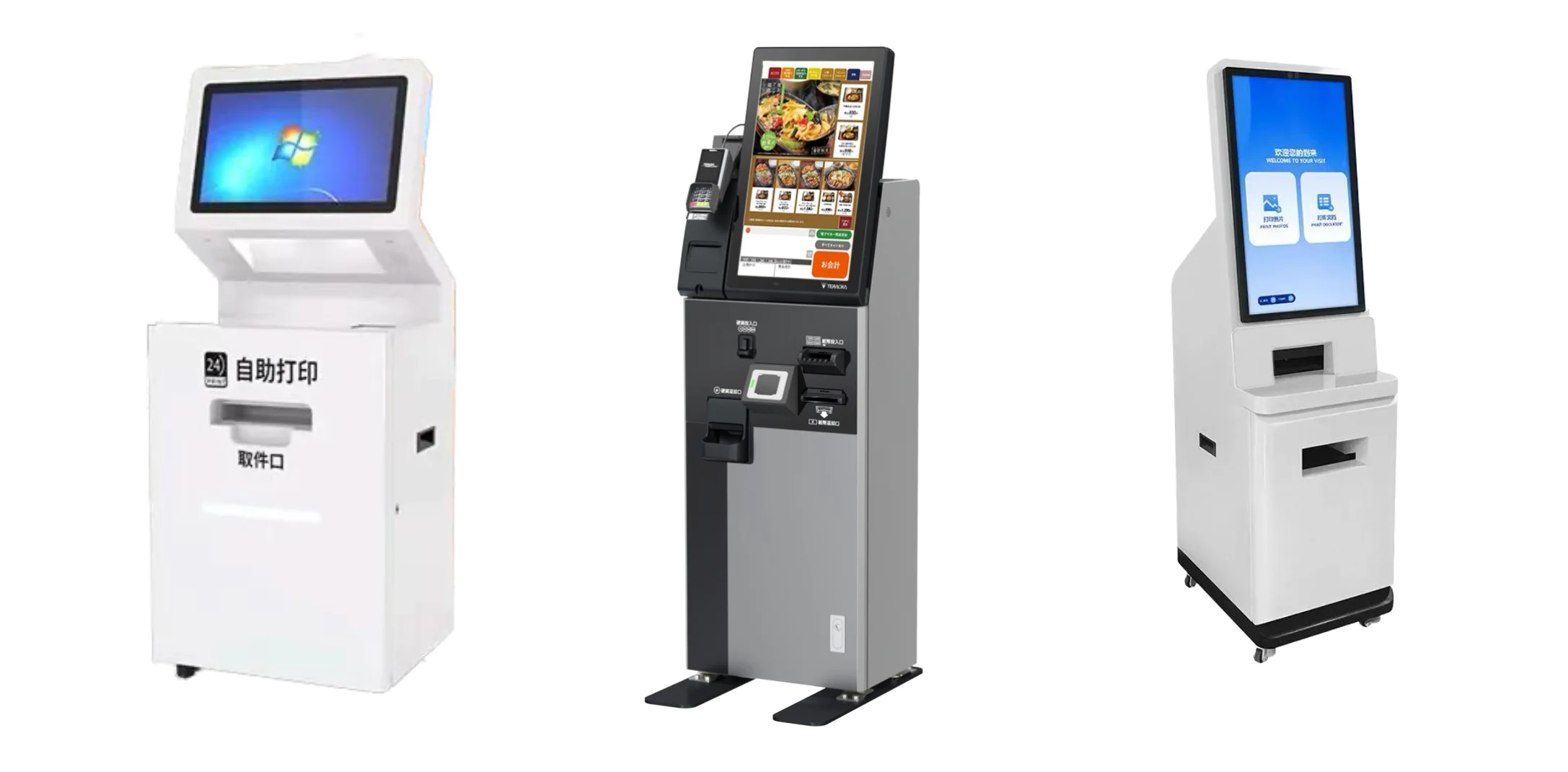

Същата концепция за дизайн на дисплея може да се приложи към друго оборудване за самообслужване:
· Павилиони за самопоръчване: Големите сензорни дисплеи позволяват на потребителите да преглеждат изцяло продукти, да управляват поръчки и да извършват транзакции без помощ от персонал.
· Терминали за плащане: Дисплеят може да консолидира инструкции за работа, информация за транзакциите и взаимодействия с докосване в един интерфейс, обърнат към потребителя.
· Вендинг машини: Сензорният интерфейс може да се използва за показване на информация за продукта, промоционално съдържание, избор на продукт и насоки за плащане.
· Терминали за продажба на билети и чекиране: Интерактивните дисплеи могат да водят потребителите през избора на дестинация, заявки за резервации, отпечатване на билети или процедури за чекиране.
· Принтери за самообслужване: Сензорният екран може да улесни избора на документи, визуализацията на съдържанието, настройките на опциите за печат и функциите за плащане.
Едно от ключовите предизвикателства при разработването на оборудване със сензорен екран е да се гарантира, че сензорният панел, LCD модулът, контролерът на драйверната платка и механичната структура работят заедно безпроблемно.
Този интегриран подход е особено подходящ за производителите на масово произвеждано оборудване. В такива случаи последователността на дисплея, ефективността на инсталирането и координацията на веригата за доставки са от първостепенно значение. Като вземем нашия 21,5-инчов продукт като пример, той демонстрира как LCD, сензорният панел и електрониката на драйвера могат да бъдат интегрирани в архитектура на един модул на дисплея. Той също така отговаря на изискванията за надеждност при различни условия, включително температура, вибрации, термичен шок, цикъл на захранване и ESD.
За клиентите на OEM този съвместен продуктов дизайн представлява най-доброто решение. Това означава, че от самото начало цялото дисплейно решение е проектирано като неразделна част от оборудването, вместо да се третира като изолиран LCD компонент.
Моля, свържете сеСКАЙ-ТДМ. Нашият екип ще помогне с оценката и ще предостави идеалното интегрирано решение за дисплей (LCD + драйверна платка + сензорен панел), пригодено за вашия проект.
