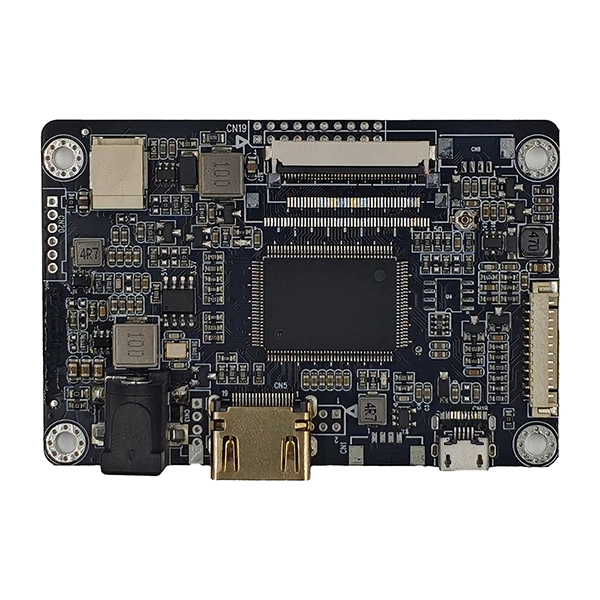

Изборът на контролер за дисплей за индустриално оборудване изисква повече от просто преобразуване на видео сигнали. Дългосрочната стабилност, съвместимостта с различни LCD панели, гъвкавото персонализиране и надеждната техническа поддръжка са еднакво важни. SKY-TDMHDMI към TTL интерфейс AD платкае разработен специално за OEM производители, които търсят надеждно решение за контрол на дисплея за индустриални TFT LCD.
Проектиран около индустриална архитектура, този контролер преобразува стандартни HDMI сигнали в TTL/RGB изход, позволявайки на съвременните вградени системи да управляват широка гама от TFT LCD панели. Платката поддържа различни TTL интерфейси, включително различни FPC конфигурации, регулируеми захранващи напрежения на панела, интегрирано управление на LED подсветката и персонализирани параметри за време, което я прави подходяща както за стандартни, така и за персонализирани LCD модули.
За разлика от контролните платки за потребителски дисплеи, това решение е проектирано за непрекъсната работа в взискателни индустриални среди. Стабилното управление на захранването, оптимизираната цялост на сигнала и внимателно проектираното маршрутизиране на печатни платки минимизират EMI и осигуряват надеждно предаване на изображение дори в приложения с електрически шум.
За производителите на оборудване гъвкавостта на разработката е също толкова важна. SKY-TDM осигурява персонализиране на фърмуера, настройка на параметрите на дисплея, дизайн на кабела, модификации на конектори, персонализиране на OSD, конфигурация на лого и оптимизиране на дисплея според изискванията на клиента. Независимо дали интегрират 5-инчов ръчен терминал или по-голям индустриален операторски панел, инженерите могат да намалят препроектирането на хардуера, като същевременно ускорят разработването на продукта.
Подкрепени от опита на SKY-TDM в индустриалните LCD решения, клиентите получават цялостна инженерна поддръжка от избора на панели през производството, осигурявайки съвместимост, дълги жизнени цикли на продукта и стабилни доставки за индустриални проекти.
- Чиста индустриална стабилност:Оптимизираното управление на захранването и дизайнът на веригата против EMI устояват на смущенията в промишлената среда, като поддържат непрекъсната стабилна работа 24/7 без изкривяване на екрана или прекъсване на сигнала.

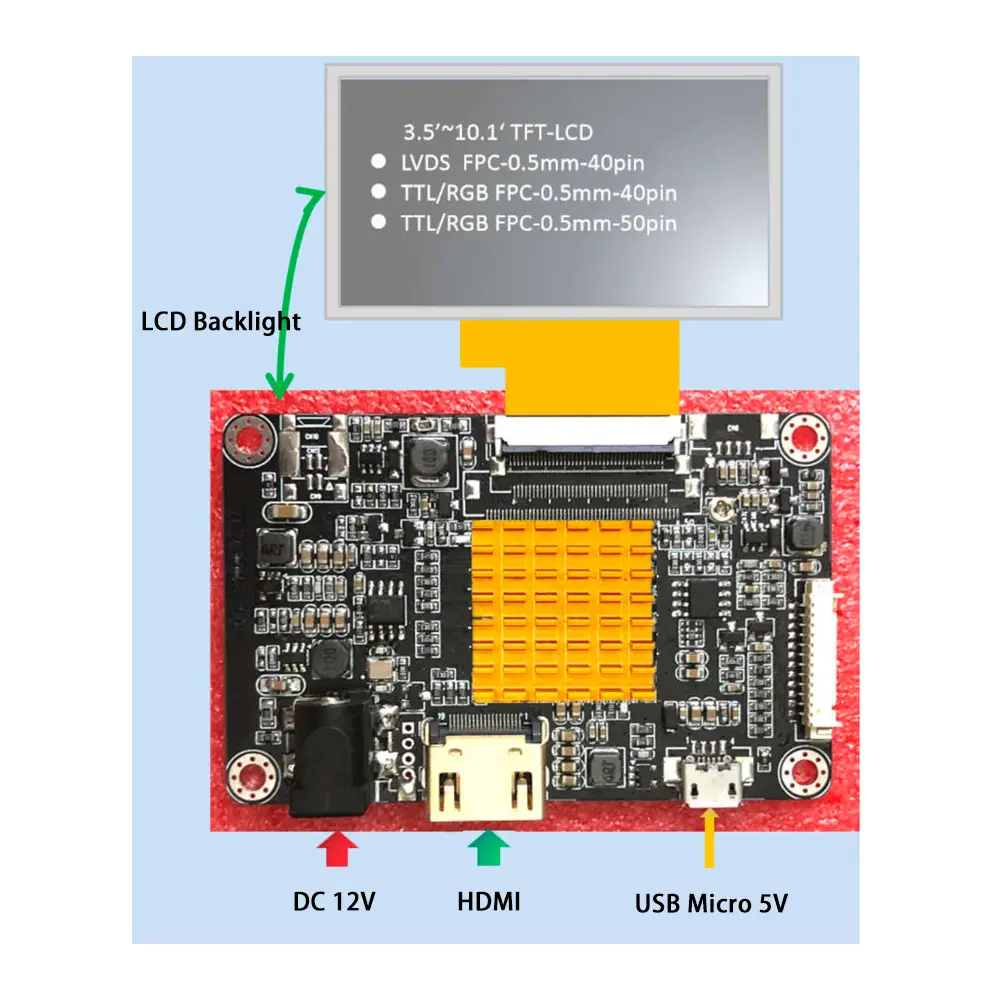

- Plug-and-Play HDMI-TTL преобразуване:Свързва модерните източници на HDMI сигнал и традиционните TTL/RGB TFT екрани, съвместими с основните промишлени контролни хостове, вградени системи и компютърни устройства.
- Дизайн с регулируемо двойно напрежение:Свободно превключваемо 3.3V/5V изходно напрежение на панела, адаптиране към различни спецификации на TFT LCD панел без допълнителни адаптерни модули.
- Интегриран драйвер за подсветка:Вградената професионална схема за управление на LED подсветката поддържа регулиране на яркостта, елиминирайки необходимостта от външни задвижващи модули за подсветка и опростявайки системното окабеляване.

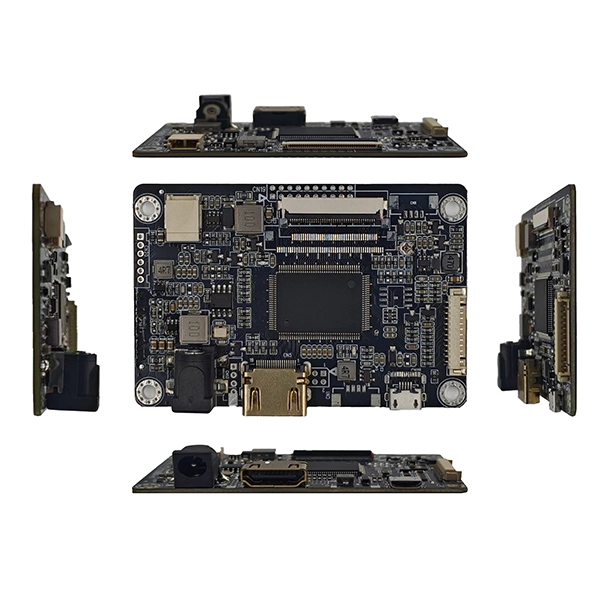

- Изключително компактно вградено оформление:Миниатюризираната структура на печатни платки е специално проектирана за вградено оборудване с ограничено пространство, което максимизира използването на пространството на корпусите на клиентите.
- Пълна гъвкавост при персонализиране:Поддържа персонализирана настройка на фърмуера, модификация на логото за зареждане, настройка на екранното меню и калибриране на параметрите на дисплея, за да отговаря на изключителните изисквания на проекта.
Тази AD платка с HDMI към TTL интерфейс се използва широко в сценарии за вградени дисплеи в различни индустрии, които изискват компактни форм-фактори и висока надеждност. Основните области на приложение включват:
- Компактни контролни панели за промишлени HMI и PLC
- Преносими медицински диагностични и тестови инструменти
- Дисплейни модули за сградна автоматизация и мониторинг на сигурността
- Миниатюрни интелигентни контролни устройства и ръчни индустриални терминали
Основно проектиран за малко оборудване, той служи като идеалното решение за дисплей от HDMI към TTL.

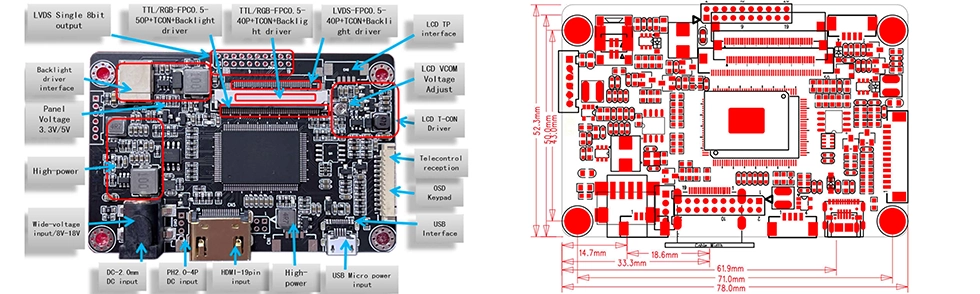

| Характеристика | Спецификация |
| Видео вход | HDMI |
| LCD изход | TTL/RGB/LVDS |
| Напрежение на панела | 3,3/5V |
| Контрол на подсветката | Интегриран LED драйвер |
| Захранване | Широк DC вход 8～18V |
| OSD | Поддържа се външна клавиатура |
| фърмуер | Възможност за персонализиране |
| Работна температура | -20°C до 80°C |
| ПИН | Сигнал | ПИН | Сигнал |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | НУЛИРАНЕ | 6 | РЕЖИМ НА ГОТОВНОСТ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | ДИМО | 28 | ДИТЕР |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| ПИН | Сигнал | ПИН | Сигнал |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVD диск | 8 | РЕЖИМ |
| 9 | DE | 10 | СРЕЩУ |
| 11 | ХС | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | НУЛИРАНЕ |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| ПИН | Сигнал | ПИН | Сигнал |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | ХС |
| 33 | СРЕЩУ | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| ПИН | Сигнал | ПИН | Сигнал |
| 1 | VCC (3,3/5/12V) | 2 | VCC (3,3/5/12V) |
| 3 | VCC (3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| ПИН | Сигнал |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ВКЛ./ИЗКЛ |
| 5 | +12V/5V |
| 6 | +12V/5V |
Ние предоставяме целенасочена инженерна персонализация за производителите на промишлено оборудване за решаване на предизвикателствата за интегриране на персонализирани дисплеи, поддържайки персонализиране на целия процес от хардуер до софтуер:
- Персонализиране на параметрите на дисплея:Персонализирани LCD времеви параметри, адаптиране на разделителната способност и оптимизиране на кадровата честота на дисплея.
- Персонализиран UI интерфейс:Ексклузивни лога за стартиране, анимации при стартиране и модификации на OSD (екранно меню).
- Оптимизиране на захранването и фоновото осветление:Настройка на кривата на яркостта на подсветката и оптимизиране на последователността на включване.
- Съвпадение на интерфейс и кабел:Персонализирано съвпадение за TTL/RGB сигнални кабели и FPC конектори.
- Ексклузивна марка и софтуер:PCB ситопечат на лого, опаковане на частни етикети и ексклузивна разработка на фърмуер.
- Адаптиране на механичната структура:Механична адаптация на структурата и персонализирани позиции на монтажните отвори.
О: Платката поддържа широка гама от TTL/RGB TFT LCD панели. Нашият инженерен екип може да конфигурира фърмуера въз основа на вашия конкретен LCD модел.
A: Да. Ние предоставяме услуги по персонализиран фърмуер, обхващащи времеви параметри, разделителна способност, лога за зареждане, ориентация на дисплея и настройки на OSD (екранно меню).
A: Да. Той разполага с интегриран драйвер за LED подсветка, което значително опростява системната интеграция.
О: Абсолютно. Той е специално проектиран за дългосрочна промишлена работа, включващ стабилно управление на мощността и надеждно предаване на сигнала.
A: Да. Поддържаме персонализиране на фърмуера за TFT LCD дисплеи с различни размери и разделителни способности.
A: Да. Ние можем да доставим на клиентите HDMI кабели, LVDS кабели, FPC ленти и персонализирани кабелни снопове.
A: Да. Ние предлагаме частно етикетиране, персонализирани PCB копринени маркировки, персонализирано опаковане и изключителни фърмуерни услуги.
О: Използва се широко в индустриална автоматизация, медицинско оборудване, лабораторни инструменти, транспорт, вградени системи, павилиони и интелигентни контролни устройства.
