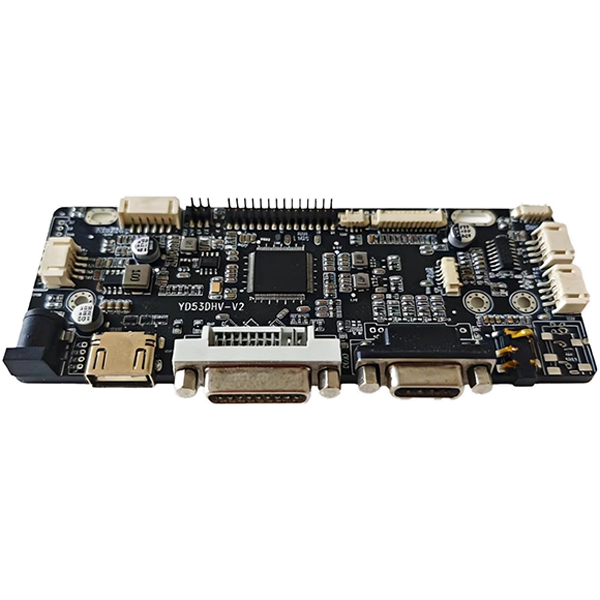

HDMI и VGA и DVI към LVDS индустриална LCD контролна платка

Много проекти за индустриални дисплеи изискват преобразуване на стандартни PC видео изходи --- HDMI, VGA или DVI --- в LVDS сигнали, които управляват индустриални TFT LCD панели. Докато многоинтерфейсните платки поддържат DP, Type-C и eDP, повечето фабрично оборудване (PLC, промишлени компютри и наследени контролери) все още използват HDMI, VGA или DVI като основни изходи.

СКАЙ-ТДМHDMI и VGA и DVI към LVDS индустриална LCD контролна платкаотговаря на тази специфична нужда. Той приема трите най-разпространени видео източника, намиращи се в индустриалните компютри, и управлява LVDS панели, без да изисква DP-към-HDMI адаптери или преобразуващи кабели Type-C --- спестява разходи и намалява потенциалните точки на повреда във веригата на сигнала.

Доставихме тази платка на производителите на оборудване за надграждане на HMI панели, подмяна на дисплеи на машини с ЦПУ и интегриране на дисплеи на медицински колички, където стандартните видео изходи трябва да се свържат с индустриални панели LVDS. За клиенти, които вече използват HDMI, VGA или DVI източници и LVDS панели, тази платка предоставя лесно решение, без да плаща за неизползвани DP, Type-C или eDP функции.

Ключови характеристики

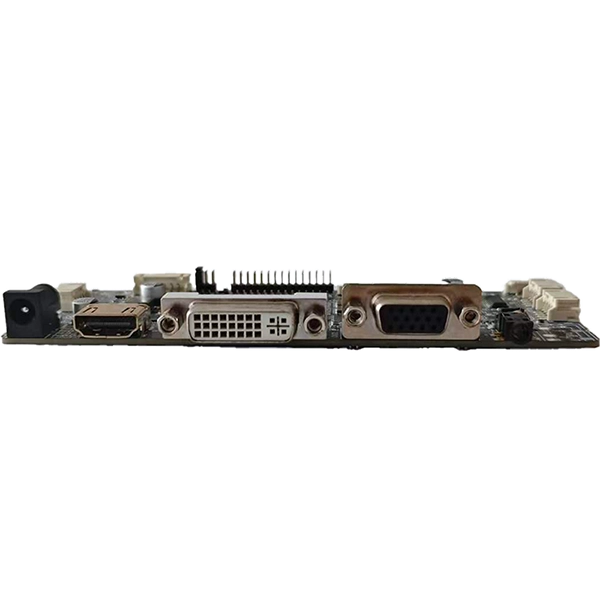

1. Три стандартни входа за индустриални компютри

- HDMI поддържа модерни индустриални компютри и вградени системи

- VGA се свързва с наследени контролери и по-стар хардуер

- DVI осигурява път на цифров сигнал за индустриални работни станции

- Липсата на поддръжка на DP или Type-C означава по-ниска цена за стандартни приложения

2. Оптимизирано управление на LVDS панел

- Поддържа единични/двуканални LVDS изходи до1920×1080 при 60Hz

- Съвместим с 6-битови, 8-битови и 10-битови LVDS панели

- Избираемо напрежение на панела (3.3V/5V/12V) за различни LCD модели

- Регулируеми времеви параметри за специфични за панела изисквания

3. Интегритет на сигнала от промишлен клас

- Дизайнът с ниски EMI намалява смущенията с близкото оборудване

- Широк DC вход (8-25V) за 12V или 24V индустриални захранващи системи

- Интегриран драйвер за подсветка с PWM контрол на яркостта

- Стабилно извеждане на изображение при фабрични колебания на мощността

4. Опростена интеграция за OEM производители

- Стандартен JST 2x15 LVDS изходен конектор съответства на обикновени панелни кабели

- Компактният размер на печатната платка пасва на повечето индустриални кутии за дисплеи

- Едноплатковото решение елиминира външните конверторни кутии

- Доставка за дългосрочен жизнен цикъл за многогодишно производство на оборудване

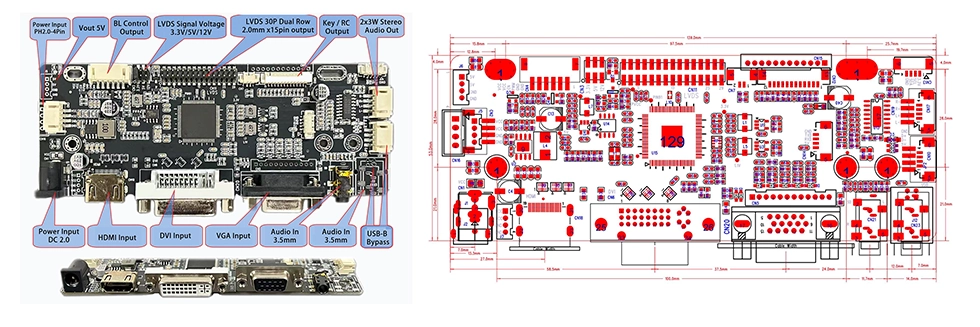

Интерфейси и размери

JST 2x15 пинов LVDS изходен интерфейс

6-пинов 2,0 мм интерфейс за подсветка

Типични приложения

Нашите HDMI и VGA и DVI към LVDS индустриална LCD контролна платка са предназначени основно за промишлени приложения, като предлагат изключителна стабилност. Те се използват широко в различни индустрии, включително HMI панели за индустриална автоматизация, CNC машинни операторски терминали, оборудване за медицинска диагностика и наблюдение на пациенти, индустриални панелни компютри и вградени контролери, сензорни монитори с отворена рамка, павилиони за самообслужване и интерактивни терминали, POS системи за търговия на дребно, бордови транспортни дисплеи и интелигентно фабрично производствено оборудване.

Кога да изберете тази платка срещу платка с много интерфейси

Коя контролна платка отговаря на вашия проект?

SKY-TDM предлага две индустриални LCD контролери. Ето как да изберете:

Изберете тази платка (HDMI/VGA/DVI към LVDS), ако:

- Вашите видео източници са само HDMI, VGA или DVI (не се изисква DP/Type-C)

- Вашият LCD панел използва LVDS интерфейс (без eDP панели)

- Имате нужда от оптимизирано решение за стандартни промишлени приложения

- Искате да избегнете плащането за DP Alt Mode, Type-C или eDP функции

- Надстройвате съществуващо оборудване, което вече има HDMI/VGA/DVI изходи

Изберете мултиинтерфейсна платка (HDMI/DP/VGA/Type-C към LVDS/eDP), ако:

- Вашата система включва DisplayPort или USB Type-C видео източници

- Имате нужда от поддръжка на eDP панел

- Вие разработвате нова платформа с множество изисквания за видео вход

- Вашето приложение изисква поддръжка на 4K резолюция

- Имате нужда от максимална гъвкавост на интерфейса за надеждност в бъдещето

За повечето индустриални автоматизирани, медицински и павилионни приложения със стандартни компютърни изходи и LVDS панели, тази платка осигурява оптимален баланс между функционалност и цена.

Защо да изберете SKY-TDM

✔ Индустриална надеждност

Създаден с първокласни електронни компоненти, за да осигури стабилна, дълготрайна работа в тежки индустриални среди.

✔ Дисплейна екосистема на едно гише

Ние предоставяме LCD панели, сензорни екрани, контролни платки, оптично свързване и потребителски кабели за дисплеи, което позволява доставка от един източник за целия ви дисплей.

✔ Цялостно OEM и ODM персонализиране

Нашият екип напълно подкрепя вашите нужди за персонализиране. Ние можем да приспособим физическия външен вид на продукта, интерфейсите, сигналните кабели и входа/изхода на захранването според вашите специфични изисквания.

✔ Дългосрочно стабилно снабдяване

Стриктното управление на спецификацията на материалите (BOM) предотвратява внезапното остаряване на компонентите, което е от решаващо значение за индустриални устройства, изискващи многогодишна производствена поддръжка.

✔ Специализирана инженерна поддръжка

Нашият екип ще ви проследи от фазата на валидиране на прототипа до масовото производство, като непрекъснато проследява проблемите с тестването и предоставя технически решения.

Гарантиране на качеството

Всички наши HDMI и VGA и DVI към LVDS промишлени LCD контролери са подложени на стандартизирани процеси на проверка и цялостен набор от строги процедури за тестване. Извършваме 100% пълна функционална проверка, тестване за целостта на сигнала и стабилността на изхода, непрекъснато тестване за изгаряне (достъпно при заявка), циклични тестове за стабилност на захранването и пълна проверка на интерфейсната комуникация. Тези стъпки гарантират използваемостта и целостта на всеки продукт преди изпращане. Нашата стриктна проверка на качеството минимизира риска от повреди на място за OEM производители на промишлено оборудване в приложения за крайни потребители.

ЧЗВ

В1: Каква е основната разлика между тази платка и многоинтерфейсната платка на SKY-TDM?

О: Тази платка се фокусира върху HDMI, VGA и DVI входове с LVDS изход --- трите най-често срещани интерфейса, намиращи се на индустриални компютри и наследени контролери. Той предлага решение с оптимизирана цена за стандартни приложения, където не се изискват DP, Type-C и eDP.

В2: Може ли тази платка да поддържа резолюции, по-високи от 1920×1080?

О: Тази платка е оптимизирана за индустриални LVDS панели до1920×1080 при 60Hz. За приложения с 4K или по-висока разделителна способност с eDP панели препоръчваме нашата мултиинтерфейсна платка, която поддържа eDP изходи.

Q3: Мога ли да използвам тази платка с 12V и 24V захранвания?

A: Да. Платката поддържа широк DC входен диапазон от8V до 25V, което го прави съвместим както с 12V, така и с 24V промишлени захранващи системи, често срещани във фабричната автоматизация и медицинското оборудване.

Q4: Как да разбера дали моят LCD панел е съвместим?

О: Моля, посочете номера на модела на вашия LCD панел. Нашият инженерен екип ще провери картографирането на LVDS пинове, напрежението на панела, параметрите на времето и съвместимостта на разделителната способност. Можем също така да предоставим съответстващи LVDS кабели.

Q5: Тази платка съвместима ли е с резистивни и капацитивни сензорни екрани?

A: Да. Поддържаме интегриране на сензорен интерфейс както за PCAP, така и за резистивни сензорни екрани чрез USB, I²C или UART. Платката може да бъде сдвоена с вашия сензорен контролер като част от цялостно решение за дисплей.

Q6: Какъв е типичният жизнен цикъл за HDMI и VGA и DVI към LVDS индустриална LCD контролна платка?

О: Тази платка е проектирана с дългосрочно снабдяване с компоненти за индустриално оборудване, което изисква 8-15 години производствена поддръжка. Ние поддържаме строг контрол на BOM, за да предотвратим внезапно остаряване на компонентите.

Q7: Предоставяте ли фърмуер, съответстващ на панела?

A: Да. Ние персонализираме фърмуера за вашето конкретно време, разделителна способност и работни параметри на LCD панела. Това гарантира plug-and-play интеграция с вашия панел на дисплея.

Свържете се с нас

Набавяте ли надеждни индустриални LCD контролери за вашия проект за вграден дисплей?

Независимо дали имате нужда от стандартни драйверни платки HDMI/VGA/DVI към LVDS или напълно персонализирани модули на дисплея, инженерният екип на SKY-TDM поддържа вашия проект от първоначалната концепция до масовото производство.

Моля, предоставете следните подробности във вашето запитване:

• Точен номер на модела на LCD панела

• Размер на дисплея и естествена разделителна способност

• Необходими интерфейси за видео вход

• Спецификации на работното напрежение

• Тип сензорен екран (ако е приложимо)

• Целево приложение и работна среда

• Очаквано годишно количество за поръчка

• Подробни изисквания за персонализиране

Нашите инженери ще оценят вашите спецификации, ще доставят подходящи хардуерни препоръки, технически чертежи и конкурентни оферти в рамките на 24 часа.
