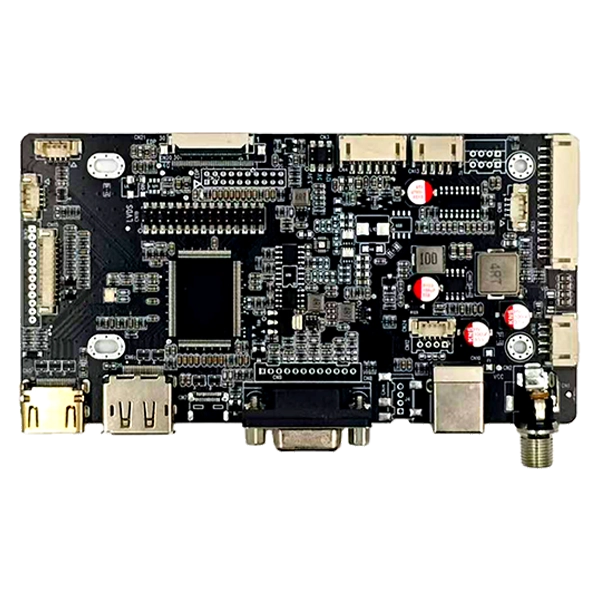

Как може HDMI и DP и VGA и тип C към LVDS EDP интерфейс AD платка да опрости интегрирането на индустриален дисплей

СКАЙ-ТДМразвива наHDMI и DP и VGA и тип C към LVDS EDP интерфейс AD Boardза да помогне на OEM производителите, системните интегратори и производителите на индустриално оборудване да свържат множество видео източници с LVDS или eDP LCD панели чрез един гъвкав контролер на дисплея. Чрез комбиниране на HDMI, DisplayPort, VGA и USB Type-C входове с множество LCD изходни конфигурации, платката може да намали сложността на хардуера, като същевременно поддържа взискателни приложения за вградени дисплеи.

Съвременните индустриални дисплейни системи често трябва да работят с различни хост компютри, графични интерфейси и LCD панели. Използването на отделен контролер за всеки интерфейс може да увеличи инженерната работа, изискванията за инвентар и времето за интеграция. Мултиинтерфейсна LCD драйверна платка осигурява по-практичен подход чрез комбиниране на няколко видео входа и изхода за дисплей в рамките на една индустриална печатна платка.

Конфигурацията на интерфейса HDMI, DP, VGA и Type-C поддържа широка гама от хост платформи, докато LVDS и eDP изходите правят контролера подходящ за различни TFT LCD архитектури. Платката поддържа конфигурируемо напрежение на панела, изход за подсветка, индустриални работни температури и OEM/ODM инженерни услуги, което я прави подходяща за промишлени HMI, CNC оборудване, медицински устройства, павилиони, системи за машинно зрение и вградени дисплеи.

Съдържание

Защо индустриалните дисплеи се нуждаят от множество видео интерфейси?

Как платката на контролера свързва различни интерфейси на дисплея?

Какви са основните характеристики на интерфейсната платка AD?

Какви са основните технически спецификации?

Къде може да се използва този дисплей контролер?

Как поддръжката на OEM и ODM подобрява интеграцията на дисплея?

Как инженерите трябва да изберат правилния контролер на дисплея?

Често задавани въпроси

Окончателна храна за вкъщи

Защо индустриалните дисплеи се нуждаят от множество видео интерфейси?

Проектите за индустриални дисплеи рядко следват една единствена хардуерна архитектура. Една машина може да използва индустриален компютър с DisplayPort, друга може да разчита на HDMI, докато по-старото оборудване все още може да използва VGA. От страната на дисплея LCD модулът може да използва LVDS или eDP в зависимост от своето поколение, разделителна способност, размер и дизайн.

Това създава общо инженерно предизвикателство: видео източникът и LCD панелът не използват непременно един и същ стандартен интерфейс. Без гъвкав контролер инженерите може да се нуждаят от различни платки за преобразуване за различни проекти.

Контролерът на дисплея с множество входове може да опрости тази архитектура, като поддържа:

• HDMI видео източници за обикновени цифрови хост системи.
• DisplayPort за модерни индустриални компютри и вградени платформи.
• VGA за наследени компютри и надстройки на оборудване.
• USB Type-C с DP Alt Mode за съвместими компактни изчислителни платформи.
• LVDS изходи за съвместими индустриални TFT LCD панели.
• eDP изходи за по-нови високопроизводителни LCD архитектури.

За OEM проекти тази гъвкавост може да помогне за намаляване на необходимостта от редизайн на електрониката на дисплея при всяка промяна на хост платформата.

Как платката на контролера свързва различни интерфейси на дисплея?

Основната роля на LCD драйвер или AD платка е да получава видео информация от хост устройство, да обработва сигнала и да доставя подходящ сигнал на дисплея към избрания LCD панел. Интерфейсът от страната на хоста и интерфейсът от страната на панела не трябва да са идентични.

В тази конфигурация HDMI, DP, VGA и Type-C функционират като опции за видео вход. Контролерът обработва тези сигнали и осигурява LVDS или eDP изход според архитектурата на свързания панел.

Платката поддържа двуканален 8-битов LVDS и няколко eDP конфигурации, включително 20-пинови, 30-пинови и 40-пинови FPC опции. Това прави съвместимостта на панела важна част от системната интеграция. Инженерите трябва да проверят LCD модела, разделителната способност, типа на интерфейса, дефиницията на щифта, напрежението на панела, изискванията за подсветка и конфигурацията на фърмуера преди производството.

Например, системен интегратор, надграждащ по-стара индустриална машина, базирана на VGA, може потенциално да запази съществуващата LCD архитектура, докато използва контролер, който приема VGA вход. Обратно, нова вградена система може да използва HDMI, DP или съвместим Type-C вход, докато управлява eDP панел.

Какви са основните характеристики на интерфейсната платка AD?

1. Множество опции за видео вход

Платката комбинира HDMI, DisplayPort, VGA и USB Type-C видео входове. Тази многоинтерфейсна архитектура дава на разработчиците на оборудване повече свобода при избора на индустриални компютри, вградени платки и хост устройства.

2. Съвместимост на LVDS и eDP дисплей

Поддръжката на LVDS и eDP прави контролера подходящ за различни поколения TFT LCD технология. Наличните конфигурации включват двуканален 8-битов LVDS, както и 20-пинов, 30-пинов и 40-пинов eDP интерфейси.

3. Гъвкава конфигурация на мощността

Контролерът поддържа опции за напрежение на панела от 3,3 V, 5 V и 12 V. Опциите за изход на фоново осветление включват 5V, 12V и 24V. Тази гъвкавост е полезна при интегриране на LCD модули с различни електрически изисквания.

4. Индустриална оперативна способност

Посоченият работен температурен диапазон е от -20°C до 80°C. Дизайнът също така включва компоненти от промишлен клас, дизайн с ниска пулсация на мощността и подобрена ESD защита за взискателни среди на оборудването.

5. Функции за обработка и разширение на изображения

Информацията за продукта посочва вградена DDR памет, FRC обработка и завъртане на изображението на 180°. Тези функции могат да бъдат ценни при вградени дисплеи, където ориентацията на изображението и обработката на дисплея трябва да бъдат адаптирани към физическата инсталация.

Какви са основните технически спецификации?

Следващата таблица обобщава основните налични спецификации за този многоинтерфейсен дисплей контролер:

Тъй като LCD панелите могат да имат различни дефиниции на щифтове, дори когато използват един и същ стандарт за общ интерфейс, инженерите трябва да третират спецификациите като отправна точка за проверка на съвместимостта, вместо да приемат, че всеки панел е директно взаимозаменяем.

Къде може да се използва този дисплей контролер?

Комбинацията от множество видео входове и LVDS/eDP изходи прави този тип контролер подходящ за широка гама индустриални и вградени дисплеи.

Индустриални HMI терминали

Интерфейсите човек-машина често трябва да работят непрекъснато, докато свързват индустриални компютри към TFT LCD дисплеи. Гъвкавите опции за видео вход опростяват избора на хардуерна платформа и надстройките на оборудването.

CNC машинни интерфейси

CNC системите могат да използват различни поколения компютърен хардуер. Мултиинтерфейсен контролер може да помогне за свързване на наследени или модерни видео източници с подходящи LCD панели.

Дисплеи за медицинско оборудване

Медицинското диагностично и лабораторно оборудване може да изисква стабилна работа на дисплея и внимателно съчетани LCD конфигурации. Поради това тестването за съвместимост на панела и персонализираните параметри на дисплея могат да бъдат важни по време на интеграцията.

Системи за машинно зрение

Оборудването за машинно зрение обикновено съчетава индустриални компютри, камери, процесори и операторски дисплеи. Гъвкавите видео интерфейси позволяват на подсистемата на дисплея да се адаптира към различни конфигурации на хост.

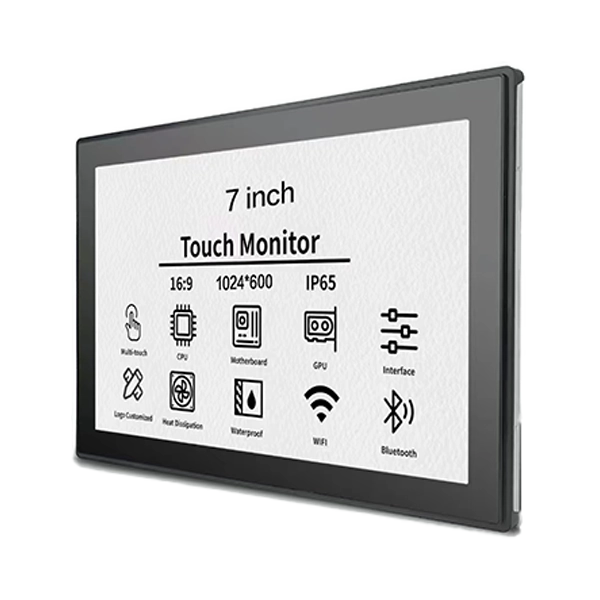

Монитори и павилиони с отворена рамка

Терминалите за самообслужване, павилионите и мониторите с отворена рамка могат да използват различни LCD размери и хост платформи. Конфигурируемият контролер може да помогне на производителите да стандартизират част от своята архитектура на дисплея във вариантите на продукта.

Как поддръжката на OEM и ODM подобрява интеграцията на дисплея?

Изборът на драйверна платка за LCD не зависи само от типа конектор. Успешната интеграция зависи от съвпадението на контролера с точния LCD панел и системна архитектура.

За OEM и ODM проекти инженерната поддръжка може да включва:

• Проверка на съвместимостта на LCD панела.
• Оптимизация и настройка на фърмуера.
• EDID модификация.
• Настройка на параметрите на подсветката.
• Персонализиран дизайн на LVDS и eDP кабел.
• Печат на лого на PCB за персонализирано оборудване.
• Съвпадение на изискванията за напрежение на панела и подсветка.

Тези услуги могат да бъдат особено ценни, когато клиентът се нуждае от персонализиран дисплей, а не от обща контролна платка. Вместо да се третират LCD, драйверната платка, кабелът и подсветката като независими компоненти, цялостната дисплейна система може да бъде оценена като интегрирано решение.

За персонализиран проект купувачите трябва да подготвят номера на LCD модела, необходимия видео вход, входна мощност, изисквания за фоново осветление, прогнозно годишно количество и всички изисквания за фърмуер или OEM преди техническа оценка.

Как инженерите трябва да изберат правилния контролер на дисплея?

Преди да закупят платка за контролер, инженерите трябва да проверят няколко технически параметъра, вместо да избират платка единствено според външния вид на конектора.

1. Потвърдете LCD интерфейса.Определете дали панелът използва LVDS или eDP и идентифицирайте точната конфигурация на конектора и щифта.
2. Проверете напрежението на панела.Проверете дали LCD дисплеят изисква 3,3 V, 5 V или 12 V.
3. Проверете подсветката.Потвърдете необходимото напрежение на фоновото осветление, сигнал за активиране и изисквания за ШИМ.
4. Проверете видео източника.Определете дали хостът използва HDMI, DP, VGA или съвместим Type-C DP Alt Mode.
5. Потвърдете резолюцията и времето.Фърмуерът на контролера трябва да е съвместим с параметрите на дисплея на целевия панел.
6. Оценете работната среда.Изискванията за температура, ESD, стабилност на захранването и непрекъсната работа трябва да се вземат предвид за индустриалното оборудване.
7. Обсъдете изискванията за персонализиране.За производство на OEM, конфигурацията на кабела, фърмуера, маркирането на PCB и съвпадението на панела трябва да бъдат потвърдени преди масовото производство.

Този контролен списък помага за намаляване на проблемите със съвместимостта по време на тестване на прототип и внедряване в производствена среда.

Често задавани въпроси

Q1: Платката поддържа ли LVDS и eDP LCD панели?

да Контролерът е проектиран да поддържа както LVDS, така и eDP TFT LCD панели. Наличните конфигурации включват двуканални 8-битови LVDS и eDP опции с 20-пинов, 30-пинов и 40-пинов FPC интерфейс.

В2: Кои видео входове се поддържат?

Платката поддържа HDMI, DisplayPort, VGA и USB Type-C видео вход. Работата с видео от Type-C зависи от хост устройството, поддържащо подходящата функционалност на DisplayPort Alt Mode.

Q3: Какви напрежения на панела са налични?

Посочените опции за напрежение на панела са 3,3 V, 5 V и 12 V. Подходящата настройка трябва да бъде избрана според спецификацията на целевия LCD панел.

Q4: Може ли контролерът да бъде персонализиран за OEM проект?

да Поддръжката за персонализиране може да включва проверка на LCD съвместимостта, оптимизиране на фърмуера, модификация на EDID, настройка на параметрите на фоновото осветление, персонализирани LVDS/eDP кабели и отпечатване на лого на PCB.

Q5: Каква информация трябва да бъде предоставена, преди да поискате оферта?

Препоръчително е да предоставите модела на LCD панела, желания видео вход, входно напрежение, изисквания за фоново осветление, очаквано годишно количество и всякакви изисквания за персонализиране на OEM или фърмуер. Тези подробности позволяват на инженерния екип да оцени по-точно съвместимостта.

Окончателна храна за вкъщи

Гъвкав мултиинтерфейсен контролер на дисплея може да опрости връзката между модерни и наследени видео източници и различни поколения индустриални TFT LCD панели. С HDMI, DisplayPort, VGA и Type-C входове, комбинирани с LVDS и eDP изходи, решението може да поддържа широка гама от промишлени HMI, CNC, медицински, павилиони, транспортни и вградени приложения за дисплеи. Конфигурируемата мощност на панела, опциите за подсветка, промишлен температурен диапазон и OEM/ODM инженерни услуги допълнително поддържат персонализирани проекти за дисплеи.

Ако разработвате промишлен дисплей, надстройвате съществуваща LCD система или търсите надеждно решение за контролер за OEM производство, предоставете своя LCD модел и изисквания за интерфейс на SKY-TDM.Свържете се с нассъс спецификациите на вашия панел, изискванията за приложение и очакваното количество, за да обсъдите съвместимост, опции за персонализиране и подходящо решение за контролер на дисплея за вашия проект.
