При избора на капацитивни сензорни панели за промишлено оборудване днес, основният фокус обикновено е върху размера на екрана, точките на допир, покриващото стъкло и оптичното ламиниране. И все пак една ключова техническа спецификация не бива да се пренебрегва: интерфейсът за сензорен сигнал.
Каква е реалната разлика между USB и I²C за индустриални капацитивни сензорни панели? И което е по-важно, как трябва да изберете правилния интерфейс за вашия проект?
За OEM и ODM клиенти изборът до голяма степен зависи от хост системата, архитектурата на контролера, софтуерната среда и механичния дизайн.
СКАЙ-ТДМ предлага персонализирани капацитивни сензорни панели за индустриални HMI, медицински устройства, вградени системи, интелигентни терминали и приложения за автоматизация, с поддръжка на USB, I²C и други интерфейсни опции.
Той предава данни за докосване към хост системата, използвайки USB комуникационния протокол. Тъй като USB е един от най-разпространените периферни интерфейси, той е идеален избор за свързване към индустриални компютри, Windows/Linux/Android платформи, павилиони за самообслужване, търговски дисплеи и вградени компютри.
Най-голямото предимство на USB е неговото удобство. Екипите за разработка могат лесно да свържат сензорния панел към хост системата, без да проектират специални комуникационни вериги на главната печатна платка, което значително намалява времето за разработка на продукта.
I²C е общ сериен комуникационен интерфейс във вградените системи.
I²C сензорните панели комуникират директно с микроконтролери или процесори чрез I²C шината, което ги прави идеални за персонализирани хардуерни проекти.
Например, ако индустриален проект вече има основна контролна платка, обикновено се предпочита сензорният контролер да се свърже към процесора чрез I²C. В този случай I²C действа като неделима част от хардуерната архитектура, а не просто външна периферия.
| Характеристика | USB сензорен панел | IIC сензорен панел |
| Метод на интегриране | Външна периферия | Вградена комуникация |
| Индустриален компютър | Отлично | По-малко удобно |
| Вграден MCU | възможно | Отлично |
| OS съвместимост | Като цяло удобно | Изисква системна интеграция |
| развитие | По-бързо за много PC-базирани проекти | Изисква разработка на хардуер/фърмуер |
| PCB интеграция | По-малко директен | Силно интегриран |
| Приложение за кабел | По-гъвкав | По-подходящ за къси връзки |
| Персонализиране на хардуера | добре | Отлично |
| Типична употреба | HMI, павилион, PC-базиран терминал | Вграден HMI, персонализирано оборудване |

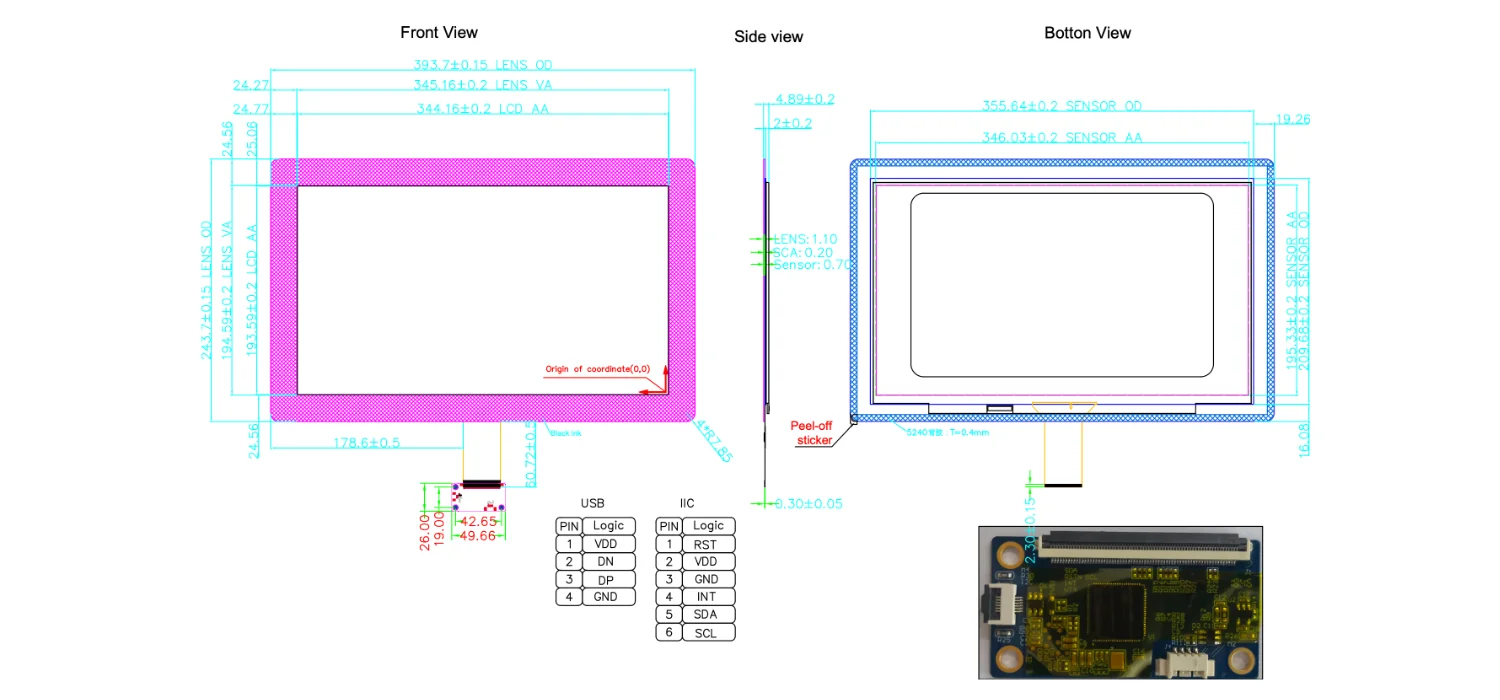

Ето защо същият размер на сензорния панел може да бъде наличен както в USB, така и в IIC версии.
Сензорната технология може да е подобна, но методът на системна интеграция е различен.
● По-лесно интегриране: За индустриални HMI системи, USB сензорните панели са по-лесни за интегриране, тъй като хост платформата вече поддържа USB.
● Отлична съвместимост с платформи: Основните операционни системи на пазара изначално поддържат USB, което го прави стандартен интерфейс за Windows, Android и Linux.
●Идеален за самостоятелни HMI системи: Когато използвате самостоятелни компютри или вградени компютри, USB осигурява удобна комуникационна връзка.
●Ускорена разработка: По време на ранните етапи на проекта, USB позволява бърза оценка на използваемостта на сензорния панел без необходимост от предварително разработване на специални комуникационни интерфейси.
●Проектиран за вградена интеграция: Когато сензорен панел е директно интегриран във вградена система, I²C интерфейсът е най-подходящият избор.
●Опростена шинна архитектура: I²C използва двупроводна комуникационна структура, която е изключително привлекателна за вградени печатни платки с ограничени интерфейсни ресурси.
●По-голям хардуерен контрол: За клиенти, които самостоятелно разработват свои собствени контролни платки и фърмуер, I²C интерфейсът осигурява по-голям контрол върху сензорната комуникационна архитектура.
●Идеален за персонализирани устройства: I²C е особено полезен за OEM устройства, където сензорният панел и основната контролна платка са проектирани синхронно.
Различните интерфейси предлагат различни предимства и нито един интерфейс с докосване не отговаря на всички индустриални HMI сценарии. Можете да се обърнете към следните насоки:
●Индустриални компютри + сензорни панели: USB обикновено е по-удобният избор.
●MCUs + вградени сензорни панели: I²C обикновено е оптималният избор.
● Персонализирани платки за управление: I²C осигурява по-дълбока хардуерна интеграция.
●Бързо създаване на прототипи: USB може да опрости първоначалното тестване и оценка.
●Масово производство: И USB, и I²C са жизнеспособни; окончателното решение трябва да се основава на действителната хардуерна и софтуерна архитектура.
Нашите сензорни панели в момента предлагат разнообразие от USB/I²C капацитивни сензорни панели, покриващи различни размери на екрана за промишлени HMI и вградени приложения.
Това е много важен въпрос.
Докато комуникационният интерфейс е отговорен за предаването на данни за докосване, цялостното изживяване при докосване се определя от комбинация от множество фактори. Те включват основно: дизайн на сензор за докосване, IC за докосване, фърмуер, маршрутизиране на сензора, дебелина на покривното стъкло, поддръжка за докосване с ръкавици, среда EMI/ESD, процес на оптично ламиниране и хост система. Следователно изборът между USB и I²C е само една стъпка в разработването на промишлен сензорен панел и не влияе върху производителността на сензорния панел.
В началото на дизайна на проекта можете да определите подходящия интерфейс въз основа на следните пет ключови точки:
●Проверете хост платформата: Сензорният панел ще бъде ли свързан към промишлен компютър, дънна платка с Android, Linux система или MCU?
●Проверете главния контролер: Дънната платка вече предоставя ли USB или I²C интерфейси?
●Проверете механичната структура: Къде ще бъде поставен контролерът на сензорния панел? Колко дълъг трябва да бъде FPC или лентовият кабел? Къде ще бъде инсталиран конекторът?
●Проверете софтуерната среда: Екипът за разработка разполага ли вече с необходимия драйвер или поддръжка на фърмуера?
●Проверете плана за производство: Ако продуктът е на път да влезе в масово производство, изборът на интерфейс трябва да бъде потвърден преди окончателния дизайн на печатна платка.
Професионален индустриален сензорен панел не трябва да се избира само въз основа на размера на екрана. Цялостното решение изисква цялостно разглеждане на следните елементи:
Touch Technology → Sensor → Controller IC → Interface → Cover Glass → FPC → Firmware → Mechanical Integration → Application Environment
Този холистичен подход е особено критичен за индустриално оборудване, медицински устройства, системи за автоматизация и други продукти, предназначени за дългосрочна експлоатация.
Следователно правилният интерфейс не е непременно този с най-високите спецификации, а този, който може да бъде надеждно интегриран в пълния продукт на клиента.
Ако разработвате индустриални HMI, медицински устройства, системи за автоматизация, павилиони за самообслужване или вградени продукти, моля, предоставете вашия размер на сензорен екран, хост платформа, операционна система, механични чертежи и изисквания за интерфейс.
СКАЙ-ТДМtouch panels може да препоръча най-подходящия сензорен панел и конфигурация на интерфейса за вашия проект.
Свържете се с нас днес за персонализирани решения за USB, I²C или комбинирани USB + I²C капацитивен сензорен панел.
