Резюме на статията:Тъй като индустриалните дисплейни системи се развиват, инженерите често се сблъскват с практическо предизвикателство: свързване на съвременни LVDS източници на сигнал с TFT LCD панели, които все още разчитат на TTL/RGB интерфейси. TheПлатка за преобразуване на LVDS към TTL сигналотСКАЙ-ТДМосигурява практически мост между тези две технологии за дисплеи, като помага на производителите на оборудване да използват повторно съществуващите LCD панели, като същевременно намалява разходите за редизайн, времето за разработка и сложността на интеграцията. С промишлен дизайн на печатни платки, стабилно предаване на сигнала, интегрирано LED задно осветяване, регулируем VCOM и поддръжка за персонализиране, този тип платка за преобразуване е подходяща за промишлени HMI, медицинско оборудване, вградени системи, транспортно оборудване и други приложения за показване.

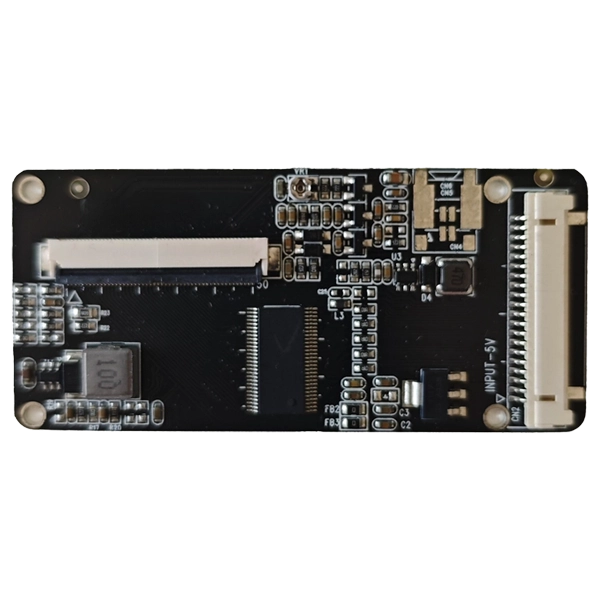

АнПлатка за преобразуване на LVDS към TTL сигнале интерфейсна схема на дисплей, предназначена да преобразува LVDS диференциални дисплейни сигнали в TTL/RGB паралелни сигнали, изисквани от съвместими TFT LCD панели. Тази функция става особено важна, когато индустриален компютър, вграден контролер или източник на дисплей осигурява LVDS изход, докато избраният LCD панел използва TTL/RGB интерфейс.
Вместо да заменят иначе подходящ LCD панел или да препроектират цялата система за управление, инженерите могат да въведат преобразуваща платка между източника на сигнала и дисплея. Този подход може да бъде особено ценен за надграждане на наследено оборудване, персонализирани промишлени дисплеи и проекти, при които съществуващият LCD инвентар трябва да остане в употреба.
Решението на SKY-TDM е проектирано около интегрирането на индустриални дисплеи. Стандартната конфигурация поддържа an8-битов LVDS входи а50-пинов TTL/RGB LCD изход, с 5V входно захранване, интегриран LED драйвер, VCOM настройка и диапазон на работна температура от-20°C до +70°C.
Интерфейсите на дисплея не винаги са взаимозаменяеми. LVDS и TTL/RGB използват различни методи за предаване на данни за изображения, което означава, че директната връзка обикновено не е възможна, когато източникът и LCD панелът използват различни интерфейсни архитектури.
Това създава няколко предизвикателства за производителите на OEM оборудване:
Правилно проектираната платка за преобразуване адресира несъответствието на интерфейса, като същевременно запазва останалата част от архитектурата на дисплея относително непроменена. За производителите, надграждащи наследено оборудване, това може да осигури по-ефективен път от препроектирането на цялата дисплейна система.
Целостта на сигнала е един от най-важните фактори при преобразуването на дисплея. Оптимизираното диференциално маршрутизиране помага за намаляване на изкривяването на сигнала и поддържа стабилно предаване на изображението между източника LVDS и веригата за преобразуване.
Индустриалното оборудване често работи заедно с двигатели, импулсни захранвания, комуникационни устройства и други източници на електромагнитни смущения. Внимателно проектираното оформление на печатни платки и архитектурата на захранването могат да помогнат за намаляване на нежеланите смущения и да подобрят цялостната стабилност на системата.
Платката осигурява TTL/RGB 50-пинов LCD интерфейс за съвместими TFT панели. Интерфейсът включва RGB данни, сигнали за синхронизация, часовник, сигнали, свързани със захранването, VCOM, нулиране и други връзки за управление на дисплея.
Интегриран драйвер за LED подсветка помага за опростяване на цялостната архитектура на дисплея. Вместо да се снабдяват с множество независими вериги, производителите на оборудване могат да интегрират функциите за преобразуване и подсветка в по-компактно решение за дисплей.
Регулирането на VCOM осигурява допълнителна гъвкавост при съпоставяне на платката с различни LCD панели. Инженерите могат да настроят фино конфигурацията на дисплея, за да помогнат за постигане на подходящо изображение за избрания панел.
Проектите за интегриране на дисплеи често изискват персонализирани съединители, дефиниции на щифтове, дължини на кабели, места за монтаж, конфигурации на фърмуера или параметри за синхронизиране на LCD. Производител на платка за преобразуване, способен да адаптира тези елементи, може значително да намали работата по интегриране за OEM клиенти.
Следната таблица обобщава типичната конфигурация на СКАЙ-ТДМПлатка за преобразуване на LVDS към TTL сигнал. Действителните спецификации може да варират в зависимост от избрания LCD панел и персонализираните изисквания на проекта.
| Артикул | Типична спецификация |
|---|---|
| Входен интерфейс | LVDS, 8-битов |
| LCD изходен интерфейс | TTL/RGB, 50-пинов |
| Входно напрежение | 5V |
| Драйвер за подсветка | Интегриран LED драйвер |
| Настройка на VCOM | Поддържа се |
| Работна температура | -20°C до +70°C |
| Персонализиран дизайн | Поддържа се |
| Типичен LVDS конектор | Интерфейс HRS DF14-20 / DF19-20 |
| LCD конектор | TTL FFC 50-пинов |
За инженерни проекти спецификацията на интерфейса винаги трябва да се сравнява с точния лист с данни на LCD панела. Броят на щифтовете сам по себе си не гарантира съвместимост, тъй като дефинициите на сигнала, изискванията за напрежение, времето, ориентацията и назначенията на конекторите може да се различават между панелите.
Гъвкавостта на преобразуването от LVDS към TTL прави тази технология полезна в различни проекти за индустриални и вградени дисплеи.
Например, производител на оборудване може да има доказан 50-пинов TTL LCD панел, който вече е интегриран в установена машина. Ако заместващият контролер извежда LVDS, а не TTL/RGB, преобразуващата платка може да осигури интерфейсен мост, без да се налага производителят да замени целия дисплей.
Изборът на платка за преобразуване трябва да започне с LCD панела, а не просто с желания тип конектор. Инженерите трябва да съберат пълната информация за интерфейса на панела, преди да направят поръчка.
Проверете дали източникът осигурява едноканален или двуканален LVDS, битовата дълбочина, времето на сигнала, изискванията за напрежение и конфигурацията на конектора. Стандартното решение на SKY-TDM поддържа едноканален 8-битов LVDS вход, докато персонализираните дизайни могат да бъдат оценени за различни изисквания.
50-пинов TTL конектор не означава непременно, че всеки LCD използва една и съща разводка. RGB данни, HSYNC, VSYNC, DE, DCLK, VCOM, захранване, подсветка и контролни сигнали трябва да се сравняват внимателно с дефиницията на платката за преобразуване.
Изискванията за разделителна способност на LCD, пикселен часовник, хоризонтално време, вертикално време и синхронизация трябва да съответстват на конфигурацията на платката. Може да са необходими настройки на фърмуера или хардуера за различни LCD модели.
Позицията на конектора, дължината на кабела, размерите на печатната платка, монтажните отвори и наличното място за инсталиране трябва да бъдат взети предвид по време на етапа на избор. Компактна персонализирана печатна платка може да опрости интегрирането в оборудване с ограничено вътрешно пространство.
За индустриални проекти първоначалната извадка е само една част от решението за възлагане на обществена поръчка. Купувачите трябва също така да оценят инженерна поддръжка, възможности за персонализиране, контрол на качеството, тестване на проби, производствен капацитет и дългосрочна наличност на продукта.
За индустриалните купувачи стойността на преобразуващата платка надхвърля основното преобразуване на сигнала. SKY-TDM позиционира решението си като част от по-широка услуга за интегриране на индустриални дисплеи, поддържаща OEM и ODM проекти от оценка на съвместимостта до производство.
Основните предимства включват:
Този подход на едно гише може да бъде особено полезен за OEM производители, които се нуждаят от платка за преобразуване, съответстваща на конкретен LCD, а не от обща платка за разработка. Чрез потвърждаване на LCD модела, дефиницията на интерфейса, резолюцията, конектора и механичните изисквания в началото на проекта, инженерите могат да намалят рисковете за съвместимост преди масовото производство.
Стандартното решение е предназначено за съвместими TFT LCD панели, използващи 50-пинов TTL/RGB интерфейс. Точната съвместимост зависи от дефиницията на щифта на LCD дисплея, времето, разделителната способност, напрежението и други електрически изисквания.
да За OEM и ODM проекти типовете конектори, разпределението на щифтовете, дължините на кабелите и дефинициите на интерфейса могат да бъдат персонализирани според целевия LCD и структурата на оборудването.
да Различни LCD разделителни способности и изисквания за време могат да бъдат оценени за съответните хардуерни или фърмуерни конфигурации. Инженерите трябва да предоставят точния LCD модел или лист с данни за оценка на съвместимостта.
да Платката е предназначена за интегриране на промишлен дисплей и поддържа работен температурен диапазон от -20°C до +70°C. Неговото оформление на печатни платки, дизайн на захранването и архитектура на сигнала са оптимизирани за стабилна работа при взискателни приложения.
да Могат да бъдат осигурени подходящи кабелни комплекти, включително LVDS кабели, кабели за задно осветяване, захранващи кабели и персонализирани снопове, където е необходимо.
Стандартната версия поддържа едноканален 8-битов LVDS вход. Изискванията за двуканален LVDS могат да бъдат оценени за персонализирана разработка на платка според спецификациите на времето и интерфейса на целевия LCD.
да Примерната оценка е силно препоръчителна за индустриални проекти. Тестването на платката за преобразуване с действителния LCD панел и системния контролер може да провери съвместимостта на сигнала, качеството на изображението, времето, работата на подсветката и механичната интеграция преди масово производство.
АнПлатка за преобразуване на LVDS към TTL сигналможе да бъде ефективно решение, когато съвременните базирани на LVDS системи трябва да работят със съществуващи TTL/RGB TFT LCD панели. Чрез комбиниране на стабилно преобразуване на сигнала, промишлено ориентиран дизайн на печатни платки, интегрирано задвижване на фоновото осветление, настройка на VCOM и възможности за персонализиране, той може да помогне на производителите на оригинално оборудване да опростят интегрирането на дисплея, като същевременно разширят използваемостта на съществуващия LCD хардуер. За проекти, изискващи персонализирани интерфейси, оценка на LCD съвместимостта, съвпадение на кабели или производствена поддръжка, изборът на опитен партньор за промишлени дисплеи може да направи прехода от прототип към масово производство много по-ефективен. Ако търсите надежден китайски производител и доставчик за персонализиранПлатка за преобразуване на LVDS към TTL сигнал, свържете се с насс вашия LCD модел, дефиниция на интерфейс, резолюция и системни изисквания, за да обсъдите подходящо решение с инженерния екип на SKY-TDM.
