Когато индустриалното оборудване се нуждае от гъвкави видео входове и надеждна TFT LCD връзка,2-HDMI към LVDS TTL интерфейс AD платкаотСКАЙ-ТДМосигурява практично решение за контролер. Проектиран за индустриална интеграция на дисплеи, той поддържа двойни HDMI входове, LVDS и TTL изходи, конфигурируем фърмуер и LCD панели от 7 до 32 инча, помагайки на OEM разработчиците да опростят хардуерната интеграция и да намалят усилията за разработка.
Контролерът на дисплея трябва да прави повече от преобразуване на видео сигнали. It needs to match the LCD interface, maintain stable image transmission, support the required panel timing, and remain dependable throughout the equipment lifecycle. The2-HDMI към LVDS TTL интерфейс AD платкае проектиран около тези практически изисквания. Като приема два HDMI видео източника и осигурява LVDS или RGB TTL изходни интерфейси, той дава на дизайнерите на оборудване по-голяма гъвкавост при избора на индустриални TFT LCD панели. Неговият конфигурируем фърмуер също може да се адаптира към разделителна способност, синхронизация, дефиниции на интерфейса, управление на фоновото осветление, настройки на екранното меню и други изисквания на проекта. Това прави платката подходяща за индустриална автоматизация, медицинско оборудване, павилиони за самообслужване, цифрови табели, транспортно оборудване и вградени системи за показване.
Съдържание
- Какво представлява 2-HDMI към LVDS TTL интерфейс AD платка?
- Защо двойните HDMI входове имат значение в индустриалните дисплеи?
- Как LVDS и TTL изходите подобряват LCD съвместимостта?
- Какви са ключовите характеристики, които трябва да имате предвид?
- Къде може да се използва този дисплей контролер?
- Как опростява интегрирането на OEM дисплей?
- Технически преглед на контролната платка
- Често задавани въпроси
- Вземете персонализирано решение за индустриален дисплей

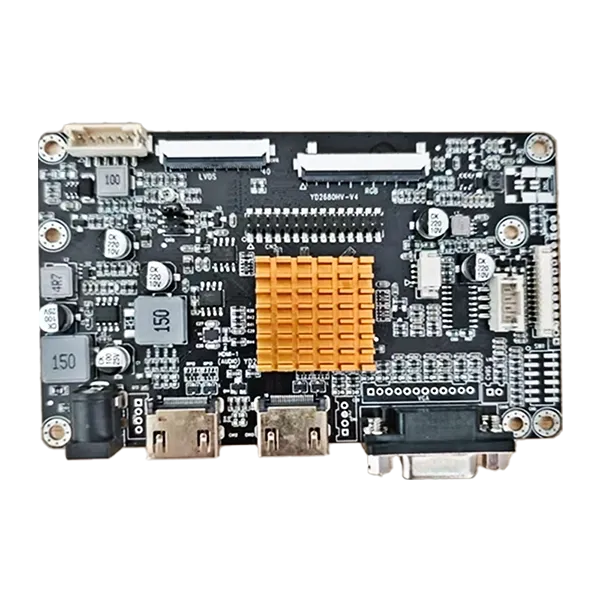

Какво представлява 2-HDMI към LVDS TTL интерфейс AD платка?
Дисплейна AD платка, обикновено наричана LCD контролна платка, действа като точка на връзка между видео източник и LCD панел. В промишленото оборудване видео източникът може да осигури HDMI сигнал, докато избраният TFT LCD панел може да изисква LVDS или TTL интерфейс. Контролерът превежда и обработва входящия видео сигнал, така че да може да бъде доставен до съответния LCD интерфейс.
The2-HDMI към LVDS TTL интерфейс AD платкае проектиран специално за този тип интеграция. Той поддържа два HDMI видео входа и може да осигури LVDS или RGB TTL изход за съвместими индустриални TFT LCD панели. Съгласно спецификациите на продукта, той може да бъде конфигуриран за индустриални TFT дисплеи от приблизително 7 до 32 инча, в зависимост от специфичните изисквания на панела.
За OEM проекти този подход може да намали необходимостта от редизайн на цялата електроника на дисплея при смяна на модели на панел или конфигурации на оборудване. Вместо това инженерите могат да изберат подходяща конфигурация на контролера и да проверят разделителната способност на LCD дисплея, времето, дефиницията на интерфейса и изискванията за захранване.
Защо двойните HDMI входове имат значение в индустриалните дисплеи?
Индустриалните системи все повече използват множество видеоизточници. Например, една машина може да се наложи да показва информация от компютър, като същевременно получава сигнал от индустриална камера, система за инспекция, вграден компютър или вторичен процесор.
Контролер с два HDMI входа осигурява удобен начин за свързване на два цифрови видео източника и превключване между тях. Това може да направи системната архитектура по-гъвкава, без да се изисква допълнително външно превключващо устройство във всяко приложение.
- Множество видео източници:Два HDMI входа осигуряват по-голяма гъвкавост на системата.
- Системна интеграция:Превключването на видео източник може да бъде включено в архитектурата на дисплея.
- Надстройки на оборудването:Съществуващите системи могат да бъдат адаптирани към нови видео източници, базирани на HDMI.
- Гъвкавост на дизайна:Инженерите могат да изграждат системи за показване около различни конфигурации на източници.
Тази функция е особено полезна за индустриални HMI системи, контролни терминали, оборудване за инспекция, павилиони и други продукти, където гъвкавостта на източника на дисплей е важна.
Как LVDS и TTL изходите подобряват LCD съвместимостта?
LCD панелите не използват един и същ електрически интерфейс. Два често срещани интерфейса в индустриалните TFT приложения са LVDS и TTL/RGB. Избирането на грешен интерфейс на контролера може да доведе до несъвместимост, нестабилни изображения или допълнителен хардуерен редизайн.
Поддържането както на LVDS, така и на TTL изход дава на системните дизайнери повече възможности при избора на съвместими LCD панели. LVDS връзките на контролера включват специални двойки диференциални сигнали, докато неговият TTL интерфейс предоставя RGB данни и сигнали за синхронизиране за съвместими панели.
| Интерфейс | Типична функция | Интеграционна стойност |
|---|---|---|
| LVDS | Високоскоростно диференциално LCD предаване на данни | Подходящ за много индустриални TFT LCD панели |
| TTL / RGB | Паралелен RGB дисплей на данни и сигнали за време | Поддържа съвместим TTL-интерфейс TFT панели |
| HDMI | Вход за цифров видео източник | Удобна връзка с модерно видео оборудване |
Инженерите винаги трябва да потвърждават точния LCD модел, разделителната способност, параметрите на времето, изискванията за напрежение, конфигурацията на конектора и картографирането на щифтовете преди производството. Съвместимостта на интерфейса зависи от пълната спецификация на панела, а не само от името на интерфейса.
Какви са ключовите характеристики, които трябва да имате предвид?
Изборът на индустриален LCD контролер изисква повече от проверка дали входните и изходните конектори физически съвпадат. Електрическите спецификации, конфигурацията на фърмуера, времето на панела, изискванията за фоново осветление и дългосрочните съображения за доставка могат да повлияят на надеждността на проекта.
Двойни HDMI видео входове
Два HDMI входа позволяват на дизайнерите на оборудване да свързват множество цифрови видео източници и да избират подходящия източник според системните изисквания.
Поддръжка на LVDS и TTL изход
Поддържането на двата изходни типа разширява гамата от съвместими TFT LCD панели и може да намали препроектирането на хардуера, когато OEM проект използва различни конфигурации на дисплея.
Гъвкава конфигурация на фърмуера
Фърмуерът може да бъде персонализиран според LCD разделителната способност, времевите параметри, дефинициите на интерфейса, изискванията на екранното меню, лога при стартиране и други настройки, специфични за приложението. Това е особено ценно за OEM и ODM оборудване, където стандартната конфигурация на контролера може да не е достатъчна.
Индустриално ориентиран дизайн
Платката е предназначена за непрекъснати промишлени приложения, като проектните съображения са фокусирани върху стабилна обработка на сигнала, намаляване на смущенията, наличност на компоненти и дългосрочна работа.
Компактна интеграция
Специална контролна платка може да опрости вътрешната архитектура на дисплея на вграденото оборудване, като помага на инженерите да управляват LCD връзките, контрола на фоновото осветление, преобразуването на сигнала и свързаните функции на дисплея в рамките на определена хардуерна платформа.
Къде може да се използва този дисплей контролер?
Тъй като контролерът съчетава гъвкавост на HDMI вход с LVDS и TTL LCD изходни опции, той може да обслужва широк спектър от приложения за вградени и индустриални дисплеи.
| Приложение | Защо контролерът е полезен |
|---|---|
| Индустриална автоматизация | Свързва цифрови видео източници с индустриални TFT дисплеи |
| Медицинско оборудване | Поддържа персонализирани конфигурации на дисплея за специализирано оборудване |
| Павилиони за самообслужване | Осигурява гъвкав видео вход и вградена LCD интеграция |
| Digital Signage | Позволява на източници на съдържание, базирани на HDMI, да управляват съвместими LCD панели |
| Транспортно оборудване | Поддържа вградени системи за показване, изискващи стабилна работа |
| Вградени системи | Предлага конфигурируеми интерфейси за дизайн на дисплея, специфичен за приложението |
The appropriate configuration depends on the equipment's operating environment, LCD model, video source, resolution, mechanical space, and power architecture. Поради тази причина инженерната проверка трябва да бъде завършена преди масовото производство.
Как опростява интегрирането на OEM дисплей?
Интегрирането на дисплея може да стане сложно, когато OEM проект изисква LCD панел, сензорен екран, контролер, кабели, фърмуер, подсветка и механична структура да работят заедно. Контролна платка, която може да бъде конфигурирана около целевия LCD, може да намали някои от тези предизвикателства при интегрирането.
СКАЙ-ТДМ предоставя услуги за проектиране на дисплеи, обхващащи избор на LCD, конфигурация на контролер, персонализиране на сензорен екран, оптично свързване, покривно стъкло, интерфейсни кабели и свързани изисквания за интегриране на дисплея. Неговите системи за управление на качеството включват сертификати ISO 9001, ISO 13485 и IATF 16949, докато платките на контролера преминават функционални тестове преди изпращане в съответствие с продуктовата информация на компанията.
За OEM и ODM клиенти инженерната поддръжка може да включва:
- LCD резолюция и конфигурация на времето
- LVDS pin mapping и настройка на TTL тайминга
- Оптимизация на фърмуера
- Подсветка и контрол на яркостта
- Езикова конфигурация на OSD
- Персонализиране на стартиращо лого
- Конфигурация на кабелен щифт и конектор
- Изисквания за механичен монтаж
- Съвпадение на LCD и сензорен панел
Този интегриран подход може да бъде особено ценен за проекти, при които съвместимостта на дисплея и дългосрочната наличност на компонентите са важни съображения за дизайн.
Технически преглед на контролната платка
Следната таблица обобщава важни характеристики на това решение за контролер и обяснява тяхното практическо значение по време на разработването на дисплейна система.
| Спецификация / Характеристика | Налична конфигурация | Инженерна полза |
|---|---|---|
| Видео входове | 2 × HDMI | Поддържа множество цифрови видео източници |
| LCD изходи | LVDS и TTL / RGB | Разширява избора на съвместими LCD |
| Гама от размери на LCD | Приблизително 7–32 инча | Подходящ за различни формати на индустриални дисплеи |
| фърмуер | Конфигурируеми | Поддържа специфични за проекта параметри на дисплея |
| LVDS конектор | JST 2×15 щифт | Осигурява диференциални връзки на дисплея |
| LVDS FFC | 40-пинов, 0,5 мм | Поддържа съвместими връзки с LCD панел |
| TTL T-CON | 50-пинов FFC | Осигурява връзки за RGB и синхронизиращ сигнал |
| Интерфейс за подсветка | PH2.0 6-пинов | Поддържа съвместимо захранване и контрол на подсветката |
Действителните дефиниции на щифтовете и електрическата конфигурация винаги трябва да се проверяват спрямо целевия лист с данни на LCD. Например интерфейсът LVDS използва двойки диференциални TX сигнали, докато интерфейсът TTL включва RGB данни, DE, VS, HS, DCLK и свързани контролни сигнали. Правилното съпоставяне на щифтовете е от съществено значение за успешната интеграция.
Често задавани въпроси
1. Какви LCD панели могат да бъдат свързани към този контролер?
Контролерът може да бъде конфигуриран за широка гама индустриални TFT LCD панели, използващи съвместими LVDS или TTL интерфейси. Могат да се поддържат панели в приблизителния диапазон 7–32 инча в зависимост от конкретния модел и електрическите изисквания. Предоставянето на номера на LCD модела позволява на инженерния екип да провери съвместимостта.
2. Може ли фърмуерът да бъде персонализиран за OEM проект?
да Персонализирането на фърмуера може да покрие LCD резолюция, времеви параметри, дефиниции на интерфейса, OSD настройки, стартиращи лога и други специфични за проекта изисквания.
3. Платката поддържа ли LVDS и TTL LCD панели?
да Контролерът е проектиран да предоставя както LVDS, така и RGB TTL изходни опции, което му позволява да поддържа различни съвместими индустриални TFT LCD конфигурации.
4. Могат ли два HDMI източника да бъдат свързани едновременно?
Платката осигурява два HDMI входни интерфейса, позволяващи два съвместими цифрови видео източника да бъдат включени в системата на дисплея с избор на източник според конфигурираното приложение.
5. Този контролер подходящ ли е за непрекъснати индустриални приложения?
Продуктът е предназначен за промишлени приложения и непрекъсната работа, с акцент върху стабилната обработка на сигнали, контрол на смущенията, индустриално ориентирани компоненти и дългосрочни съображения за доставка.
6. Може ли SKY-TDM да достави пълен дисплей?
да SKY-TDM може да поддържа по-широки изисквания за интегриране на дисплеи, включително индустриални LCD панели, капацитивни или резистивни сензорни екрани, контролни платки, интерфейсни кабели, оптично свързване, покривно стъкло и свързани OEM/ODM инженерни услуги.
Вземете персонализирано решение за индустриален дисплей
Изборът на правилния LCD контролер е важна стъпка в изграждането на стабилна индустриална дисплейна система. С двойни HDMI входове, LVDS и TTL изходна съвместимост, конфигурируем фърмуер и инженерна поддръжка за LCD съвпадение и интеграция, този контролер може да помогне на разработчиците на OEM да създават системи за показване според техните специфични технически изисквания. Ако оценявате нов индустриален HMI, медицинско устройство, павилион, транспортен дисплей или проект за вградено оборудване, научете повече за 2-HDMI към LVDS TTL интерфейс AD Board исвържете се с насс вашия LCD модел, разделителна способност, тип интерфейс, количество и изисквания на проекта. SKY-TDM може да ви помогне да проверите съвместимостта и да разработите практично решение за дисплея за вашето приложение.
