Как може HDMI към TTL интерфейс AD платка да опрости индустриалната LCD интеграция

За OEM проекти за дисплеи, които се нуждаят от надеждно преобразуване на сигнала, theHDMI към TTL интерфейс AD платкаотСКАЙ-ТДМпредоставя практичен начин за свързване на HDMI видео източници с TTL/RGB TFT LCD панели. Неговото регулируемо напрежение на панела, интегрирано управление на LED подсветката, фърмуер с възможност за персонализиране и компактен индустриален дизайн го правят подходящ за вградено оборудване, HMI терминали, медицински инструменти, лабораторни устройства и други дисплеи с ограничено пространство.

AD платка с интерфейс HDMI към TTL действа като контролен мост между HDMI видео източник и съвместим TFT LCD панел, използващ TTL/RGB сигнализиране. За производителите на оборудване стойността на този тип контролер се простира отвъд основното преобразуване на сигнала. Изборът на напрежение на панела, синхронизирането на дисплея, управлението на подсветката, съвпадението на интерфейса, конфигурацията на фърмуера и надеждността на PCB могат да повлияят на успеха на вградената дисплейна система. Решението SKY-TDM поддържа множество TTL интерфейсни конфигурации, 3.3V/5V регулиране на напрежението на панела, интегрирано управление на LED подсветката, адаптивен фърмуер и 8–18V DC захранване. Тези функции помагат на инженерите да намалят допълнителните вериги, да опростят окабеляването, да ускорят LCD интеграцията и да разработят по-гъвкави индустриални дисплеи.

Съдържание

1. Какво представлява AD платка с интерфейс HDMI към TTL?
2. Защо преобразуването от HDMI към TTL е важно за TFT LCD проекти?
3. Кои са ключовите характеристики за оценка?
4. Основни технически спецификации
5. Къде може да се използва дъската?
6. Как инженерите трябва да подходят към LCD интеграцията?
7. Как персонализирането подобрява съвместимостта на проекта?
8. Често задавани въпроси
9. Заключение и подкрепа на проекта

Какво представлява AD платка с интерфейс HDMI към TTL?

AD платката с интерфейс HDMI към TTL е LCD контролер, който преобразува видео информация от HDMI източник във формат на сигнала, който може да обработва съвместим TTL/RGB TFT LCD панел. HDMI се използва широко от компютри, вградени системи, индустриални контролери и други съвременни цифрови видео източници, докато много TFT LCD панели използват паралелни RGB или TTL интерфейси.

Без подходящ контролер може да се наложи инженерите да препроектират хост системата или да разработят допълнителна схема за преобразуване на сигнала. Специална контролна платка осигурява по-директен път за интегриране и може да комбинира обработка на сигнала, управление на мощността на панела, конфигурация на времето и управление на фоновото осветление в едно компактно решение.

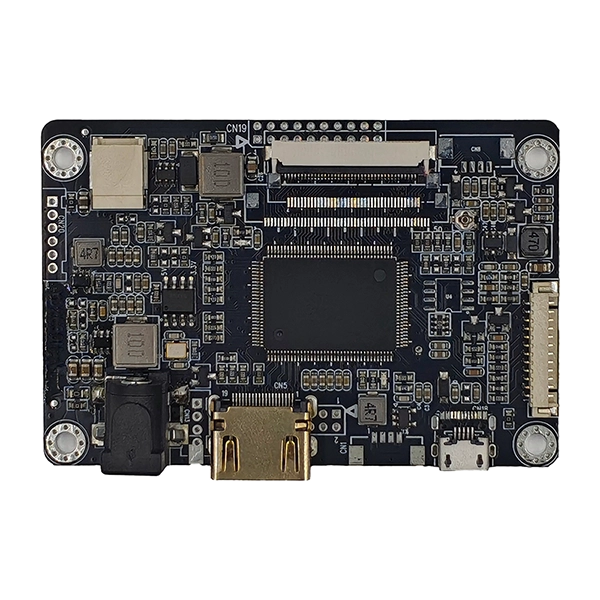

AD платката SKY-TDM HDMI към TTL интерфейс е проектирана специално за индустриална LCD интеграция. Съгласно спецификациите на продукта, той поддържа изходни конфигурации на TTL/RGB дисплея, регулируемо напрежение на панела от 3,3 V или 5 V, интегриран LED драйвер, фърмуер с възможност за персонализиране и диапазон на захранване от 8–18 V DC.

Защо преобразуването от HDMI към TTL е важно за TFT LCD проекти?

Интегрирането на дисплея често включва повече от избор на LCD с правилните физически размери. Инженерите трябва също така да съпоставят видео източника, интерфейса, напрежението, времето, подсветката, конектора и механичната структура.

Подходящият HDMI към TTL контролер може да помогне за справяне с няколко общи предизвикателства при интегриране:

• Съвместимост на интерфейса:Той осигурява практична връзка между HDMI видео източници и TTL/RGB TFT панели.
• Съвпадение на мощността:Регулируемото напрежение на панела помага за приспособяване към различни електрически изисквания на LCD.
• Управление на фоновото осветление:Интегрираното управление на LED подсветката намалява нуждата от отделна драйверна верига.
• Адаптиране на фърмуера:Времето на показване и други параметри могат да бъдат персонализирани за конкретни LCD модели.
• Компактен монтаж:Малкото оформление на контролера може да бъде ценно, когато пространството на кутията е ограничено.
• Ефективност на развитие:Готовата архитектура на контролера може да намали количеството на разработката на интерфейса на дисплея, което се изисква от екипа на OEM.

Кои са ключовите характеристики за оценка?

1. Множество TTL/RGB интерфейсни конфигурации

Различните TFT панели могат да използват различни назначения на FPC щифтове и конфигурации на сигнала. Платката поддържа няколко интерфейса, включително 40-пинови и 50-пинови RGB конфигурации, което дава на инженерите по-голяма гъвкавост при избора на подходящи панели.

2. Регулируемо напрежение на панела

Контролерът поддържа избираемо изходно напрежение на панела от 3,3 V и 5 V. Това е важно, тъй като подаването на несъвместимо напрежение може да причини нестабилност на дисплея или потенциално да повреди електрониката на панела. Изборът на напрежение винаги трябва да се проверява спрямо електрическите спецификации на производителя на LCD дисплея.

3. Интегриран драйвер за LED подсветка

Вградената схема за контрол на подсветката опростява системната архитектура чрез комбиниране на управление на дисплея и управление на LED подсветката на една и съща платка. Интерфейсът за подсветка осигурява захранване, ON/OFF и свързани с PWM/Vadj връзки за контрол на системно ниво.

4. Персонализиран фърмуер

LCD панелите изискват подходящи времеви параметри за правилно показване на изображения. Персонализирането на фърмуера може да обхваща параметри като разделителна способност, синхронизация, ориентация на дисплея, лого за зареждане и конфигурация на екранното меню, в зависимост от изискванията на проекта.

5. Индустриално ориентиран дизайн

Индустриалното оборудване може да работи непрекъснато и може да изпитва електрически смущения, температурни промени и ограничения на пространството. Контролерът е проектиран със стабилно управление на захранването, оптимизирано маршрутизиране на сигнала и проектиране, съобразено с EMI, за да поддържа взискателни вградени приложения.

Основни технически спецификации

Следващата таблица обобщава основните публикувани спецификации на AD платката за HDMI към TTL интерфейс:

Инженерите трябва да потвърдят пълните електрически, времеви, механични и конекторни спецификации спрямо избрания LCD панел, преди да направят поръчка или да започнат масово производство.

Къде може да се използва дъската?

Компактната архитектура и интерфейсът на дисплея, който може да се конфигурира, правят платката AD с интерфейс HDMI към TTL полезна за различни вградени приложения. Типичните случаи на употреба включват:

• Индустриален HMI:Свържете индустриални компютри или контролери към компактни TFT операторски дисплеи.
• Медицински инструменти:Осигурете интерфейс на дисплея за диагностично, мониторингово и лабораторно оборудване.
• Преносимо тестово оборудване:Поддържайте компактни дисплеи, където пространството на PCB и управлението на захранването са важни.
• Сградна автоматизация:Задвижващи модули за показване, използвани в терминали за управление и наблюдение.
• Оборудване за сигурност:Интегрирайте TFT дисплеи в компактни устройства за наблюдение и управление.
• Вградени терминали:Осигурете връзка HDMI към TTL за персонализирани индустриални и интелигентни устройства.

Тези приложения обикновено споделят сходни изисквания: стабилно предаване на изображението, предсказуема съвместимост на панела, компактна инсталация и контролер, който може да се адаптира към окончателната LCD конфигурация.

Как инженерите трябва да подходят към LCD интеграцията?

Проектът за надежден дисплей трябва да започне със спецификациите на LCD панела, а не просто с избора на контролер въз основа на входния конектор. Структурираната проверка за съвместимост може да предотврати скъпи препроекти по-късно в разработката.

1. Идентифицирайте LCD модела:Потвърдете точния номер на частта на панела и листа с данни.
2. Проверете интерфейса:Проверете дали панелът използва необходимата конфигурация на TTL/RGB щифтове.
3. Потвърдете напрежението:Съпоставете настройката на напрежението на панела на контролера със спецификацията на LCD дисплея.
4. Проверете времето:Проверете часовника на пикселите, хоризонталното време, вертикалното време, синхронизацията и свързаните параметри.
5. Съпоставете подсветката:Потвърдете LED напрежение, ток, изисквания за PWM и конфигурация на конектора.
6. Проверете механичните детайли:Проверете ориентацията на FPC, позицията на конектора, размерите на платката и изискванията за монтаж.
7. Тествайте целия комплект:Оценете стабилността на изображението, поведението при стартиране, контрола на яркостта, температурните показатели и дългосрочната работа.

Предоставянето на LCD листа с данни, предвиденото приложение, входния източник и ограниченията на корпуса на доставчика на контролера може да направи процеса на съпоставяне значително по-ефективен.

Как персонализирането подобрява съвместимостта на проекта?

Стандартните контролни платки са полезни за общи приложения, но OEM продуктите често имат изисквания, които не могат да бъдат решени чрез обща конфигурация. Следователно персонализирането на фърмуера и хардуера може да се превърне във важна част от разработването на дисплея.

СКАЙ-ТДМ предоставя опции за персонализиране, които могат да включват:

• LCD резолюция и конфигурация на времето
• Настройка на честотата на кадрите на дисплея и параметрите на изображението
• Лого за зареждане и персонализиране на интерфейса за стартиране
• Конфигурация на екранното меню
• Регулиране на ориентацията на дисплея
• Съвпадение на TTL/RGB кабел и FPC конектор
• Яркост на фоновото осветление и оптимизиране на последователността на мощността
• PCB копринен екран и персонализиране на частен етикет
• Механична адаптация за монтаж

Този подход е особено полезен за OEM производители, които разработват оборудване с дефиниран LCD модел, персонализиран корпус или дълъг жизнен цикъл на продукта. SKY-TDM също така предоставя по-широки възможности за интегриране на дисплеи, обхващащи сензорни панели, LCD дисплеи и LCD драйверни платки, което може да помогне за опростяване на многокомпонентния източник.

Често задавани въпроси

Въпрос 1: Кои LCD панели могат да работят с AD платка с HDMI към TTL интерфейс?

Платката е проектирана за съвместими TTL/RGB TFT LCD панели. Съвместимостта зависи от интерфейса на панела, разделителната способност, времето, напрежението, конектора и изискванията за подсветка. Предоставянето на точния LCD модел помага на инженерния екип да провери съвместимостта.

Q2: Може ли фърмуерът да бъде персонализиран за конкретен LCD?

да Фърмуерът може да бъде персонализиран според изискванията на проекта, включително време на показване, разделителна способност, ориентация, лого при стартиране и настройки, свързани с OSD.

Q3: Платката включва ли драйвер за подсветка?

да Контролерът включва интегриран драйвер за LED подсветка, което помага за намаляване на необходимостта от допълнителен външен модул за управление на подсветката.

Q4: Какво напрежение на панела поддържа контролерът?

Публикуваните спецификации показват опции за избираемо напрежение на панела от 3,3 V и 5 V. Правилната настройка трябва да бъде избрана според спецификациите на производителя на LCD дисплея.

В5: Платката подходяща ли е за индустриално оборудване?

да Продуктът е предназначен за индустриално ориентирани приложения като HMI терминали, медицинско оборудване, лабораторни инструменти, преносими тестови устройства и вградени системи за управление. Публикуваният му работен температурен диапазон е от -20°C до 80°C.

Q6: Може ли SKY-TDM да осигури съвпадащи кабели?

да SKY-TDM поддържа съвпадение на интерфейс и кабел за проекти за интегриране на дисплей, включително персонализирани TTL/RGB сигнални кабели и FPC връзки.

Q7: Могат ли клиентите на OEM да поискат персонализирано брандиране?

да Наличната персонализация може да включва маркировки на печатни платки, опаковки с частни етикети, изключителен фърмуер и други специфични за проекта изисквания.

Заключение и подкрепа на проекта

Изборът на правилния контролер на дисплея може значително да повлияе на ефективността и надеждността на вграден LCD проект. AD платка с интерфейс HDMI към TTL осигурява практичен мост между HDMI видео източници и TTL/RGB TFT панели, като същевременно комбинира преобразуване на сигнала, управление на мощността на панела, контрол на фоновото осветление и конфигурация на фърмуера в компактно решение. За OEM производителите възможността за персонализиране на времето, фърмуера, кабелите, конекторите и механичните детайли може допълнително да опрости разработването на продукта и да поддържа стабилно дългосрочно производство.

Ако разработвате промишлен HMI, медицински инструмент, лабораторно устройство, преносим тестер или друг продукт с вграден дисплей, SKY-TDM може да ви помогне да оцените вашия LCD модел и системни изисквания. Разгледайте AD платката за интерфейс HDMI към TTL илисвържете се с насс вашия LCD лист с данни, необходимия интерфейс, количество и изисквания за персонализиране, за да обсъдите подходящо решение за контролер на дисплея.
