Това е 2,1-инчов кръгъл сензорен екран, специално проектиран за интелигентни домашни уреди и компактни контролни панели. SKY-TDM може да персонализира сензорния екран на дисплея според действителната структура на вашето оборудване и изискванията за взаимодействие човек-машина (HMI).
Това 2,1-инчово решение за кръгъл сензорен дисплей има разделителна способност 480x480 и приблизителен размер 56,18 x 59,71 x 2,26 милиметра. Той е компактен по структура. Той използва IC драйвера ST7701 и поддържа RGB интерфейс (който може да бъде персонализиран като MIPI интерфейс).
Ние предоставяме персонализирани решения за дисплеи, за да отговорим на вашите основни нужди и ви помагаме да интегрирате безпроблемно компонентите на дисплея в цялостния индустриален дизайн на вашето оборудване.
Кръглите дисплеи все повече изместват традиционните квадратни екрани в интелигентните домакински уреди.
Безпроблемен индустриален дизайн: Кръглите дисплеи елиминират визуалния конфликт между правоъгълен екран и извитите, цилиндрични форми, често срещани в кафе машини, пречистватели на въздух и интелигентни високоговорители. Екранът се интегрира в силуета на продукта, вместо да го нарушава.
Смяна на копчета: Много уреди все още използват физически въртящи се копчета за избор на температура, скорост или режим. Кръгъл сензорен дисплей може да копира цифрово функцията на копчето с динамични икони, регулируема чувствителност и без механично износване, като същевременно предлага повече информация от отпечатан циферблат.
По-добро използване на компактното пространство: В малките контролни панели, кръглото оформление избягва загубените ъглови зони на правоъгълните екрани. Квадратният пикселов масив от 480 × 480 се преобразува естествено в кръгла зона за гледане, използвайки напълно наличната област на дисплея.
По-силен визуален фокус: Кръговите интерфейси привличат погледа на потребителя към центъра на контролния панел, което е идеално за основни функции като старт/стоп, регулиране на температурата или избор на режим в интелигентни кафе машини и кухненски уреди.
Последователна естетика в продуктовите линии: Марките уреди могат да стандартизират модули с кръгли дисплеи в множество продукти: кафемашини, пречистватели на въздух, перални машини, създавайки единен дизайнерски език, като същевременно опростяват доставките и инвентара.
Интеграция с докосване + дисплей: В комбинация с оптично свързване и PCAP докосване, кръглият дисплей се превръща в запечатан, лесен за почистване преден панел, критичен за кухненски уреди, изложени на влага, мазнини и ежедневно почистване.
За интелигентни домашни уреди, в сравнение с традиционните структури с въздушна междина, оптичното свързване осигурява по-интегриран ефект на дисплея, подчертавайки първокласното усещане на продукта.
Чрез безпроблемно свързване на сензорния панел към дисплея, това решение ефективно минимизира отраженията на видимата светлина, причинени от въздушната междина, и предотвратява проникването на влага при различни нива на влажност. Той създава много по-чиста предна повърхност, което го прави особено идеален за домашни продукти с взискателни естетически изисквания.
Тази технология може да се прилага широко в различни дизайни на уреди, като интелигентни кафе машини, пречистватели на въздух, кухненски уреди, контролни панели на перални машини и интелигентни фурни.
Отличаващ се с изключително компактен механичен отпечатък от само 56,18 × 59,71 × 2,26 mm, 2,1-инчовото решение за кръгъл сензорен дисплей е идеално подходящо за приложения със строги ограничения на вътрешното пространство. Неговата разделителна способност 480x480 осигурява квадратен потребителски интерфейс, който безпроблемно се интегрира в сглобяването на компактни контролни панели.
Можем да обсъдим персонализирани решения с нашите клиенти въз основа на следния работен процес:
Размер на дисплея → Сензорен панел → Покривно стъкло → Ламиниране → Конфигурация на интерфейс → Механична структура
Различните проекти може да изискват различни размери на екрана, съотношения на страните, монтажни структури или сензорни решения, съобразени с конкретни случаи на употреба. Ето защо силно препоръчваме интегрирането на разработката по поръчка в ранния етап на проектиране на вашия продукт. Чрез задълбочена комуникация по отношение на вашите специфични нужди, ние можем да предоставим превъзходни персонализирани решения.
Това 2,1-инчово решение за кръгъл сензорен дисплей поддържа I2C сензорен интерфейс, което позволява функцията за докосване да бъде безпроблемно интегрирана с основната система за управление на клиента.
По отношение на производителността на дисплея, екранът разполага с яркост от 300 cd/m² и контрастно съотношение 800:1. Той предлага широки ъгли на видимост до 80° във всички посоки и предоставя опции както за RGB, така и за MIPI интерфейси на дисплея.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | НУЛИРАНЕ | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | НУЛИРАНЕ | NC | SDA | SCK | CS | DCLK | DE | СРЕЩУ | ХС | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-НУЛИРАНЕ | TP-VCC | GND |
Тези изключителни характеристики полагат практическа основа за интерактивните интерфейси на компактните домакински уреди, отговарящи напълно на нуждите на потребителите за взаимодействие човек-машина (HMI).
Всяко клиентско устройство разполага с уникален интерфейс на дисплея и отличителен индустриален дизайн. За да обслужваме нашата разнообразна клиентска база, ние предоставяме цялостни OEM и ODM услуги за персонализиране. Можем да обсъдим персонализирани решения, базирани на вашите специфични изисквания, като персонализирани сензорни панели, персонализирано покривно стъкло, различни опции за интерфейс, персонализирани FPC кабели, копринен печат на лого и персонализирана яркост и оптични параметри.

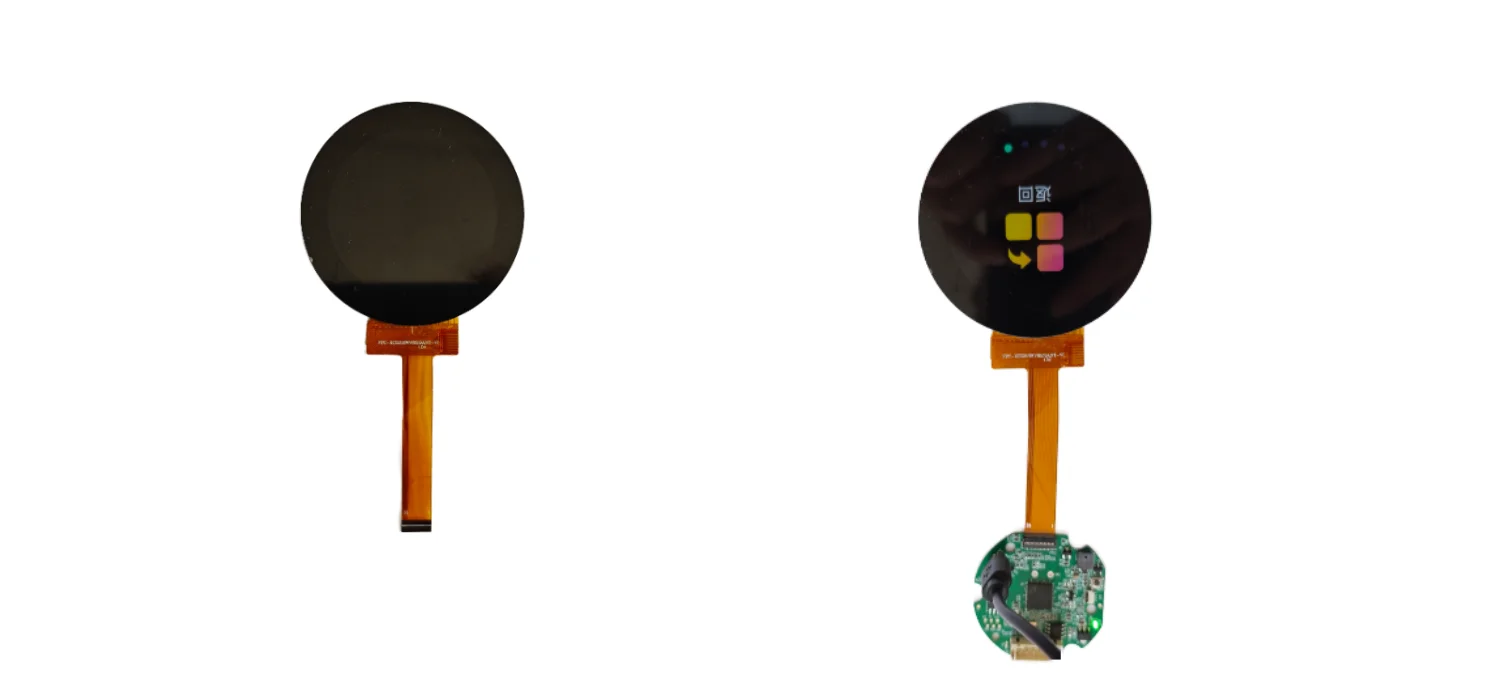

В допълнение към нашето референтно решение за 2,1-инчов кръгъл сензорен дисплей, ние също така предлагаме интегрирани услуги за персонализиране на платката на драйвера на дисплея, включително опции като платки със сериен порт.
1.Потвърждение на изискване: Споделете вашия размер на дисплея, разделителна способност, сензорна функция и място за инсталиране.
2. Дизайн на решение: Ние предлагаме сензорен панел, покривно стъкло и конфигурация на интерфейса.
3.Разработка на примери: Сглобяване на прототип за вашето механично и електрическо валидиране.
4. Проверка на дизайна: Съвместен преглед на прилягането, производителността при допир и оптичния ефект.
5. Масово производство: Стабилно партидно снабдяване с пълна проверка преди изпращане.
Препоръчва се ранно участие: ние можем да адаптираме модула на дисплея към вашия индустриален дизайн, вместо да налагаме дизайна ви около стандартен модул.

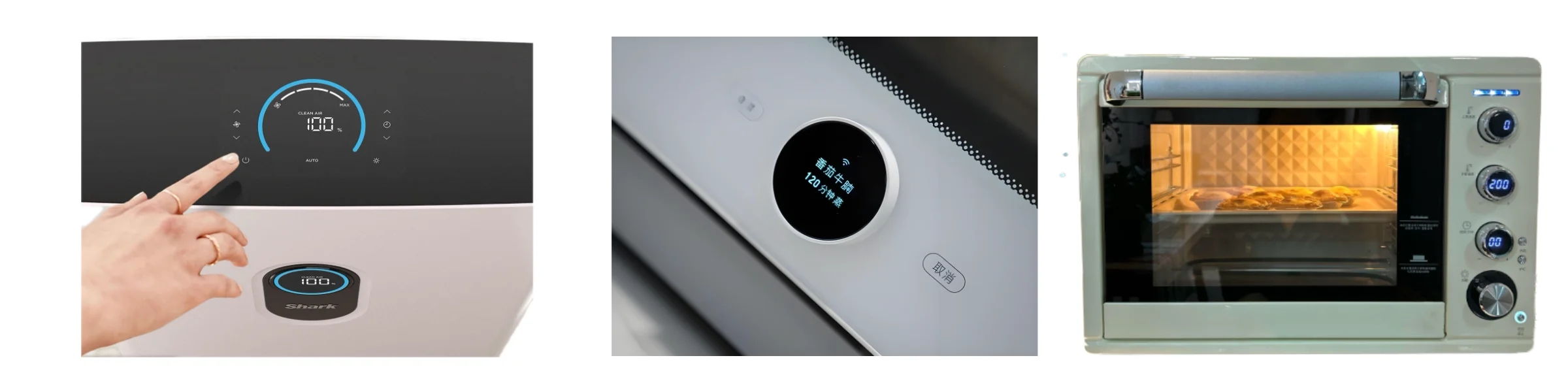

Нашите решения за дисплеи са широко приложими за различни продукти за интелигентен дом и уреди, включително:
Интелигентни кафе машини: Сензорните контроли осигуряват модерен и интерактивен потребителски интерфейс.
Пречистватели на въздуха: Компактните сензорни дисплеи позволяват бързо регулиране на различни функции.
Интелигентни кухненски уреди: За продукти като готварски печки за ориз, фурни и абсорбатори предлагаме сензорни дисплеи с функция за въртящо се копче.
Перални и сушилни: Дисплеите позволяват бърз избор на програми за пране и сушене, като същевременно осигуряват интуитивен изглед на работния статус.
За всички категории уреди, споменати по-горе, можем да отговорим на вашите специфични изисквания за спецификация.

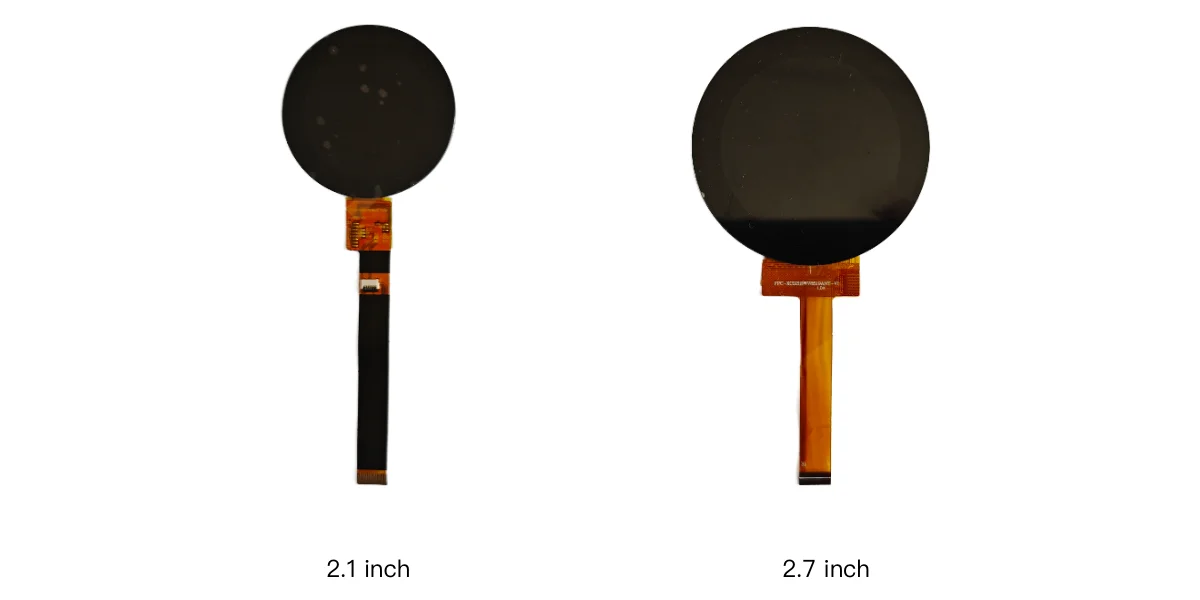

Не, ние предлагаме по-широка гама от опции. В допълнение към 2,1-инчовия модул, ние предлагаме и 1,6-инчов, 2,7-инчов, 5-инчов и други размери. Конкретният избор зависи от вашите изисквания към продукта.
да Сензорните панели могат да бъдат напълно персонализирани, за да отговорят на вашите нужди, включително външната форма, специални повърхностни обработки за покривното стъкло, FPC дизайн на кабела и др.
да Можем да доставим LCD модула или сензорния панел отделно. Ние също така поддържаме решение, при което само покривното стъкло е ламинирано, без сензорния панел.
да Този тип компактен сензорен дисплей е подходящ за приложения като интелигентни кафемашини, пречистватели на въздух, кухненски уреди и други интелигентни контролни терминали, предмет на крайните изисквания за приложение.
да Клиентите могат да обсъдят с нас персонализирани изисквания, включително размер на дисплея, сензорен панел, покривно стъкло, пълно ламиниране, тип интерфейс и механична интеграция.
В идеалния случай, моля, предоставете необходимия размер на екрана, разделителна способност, сензорна функция, размери на покривното стъкло, място за инсталиране, изисквания за интерфейс, работна среда и прогнозно количество. Освен това предоставянето на чертежи на продукти или 3D файлове на корпуса би било много полезно за нашата механична оценка.
Ако разработвате нов домашен уред, ще се радваме да се включим в самото начало на фазата на проектиране, за да оценим изчерпателно вашите общи изисквания към продукта.
SKY-TDM може да работи в тясно сътрудничество с нашите клиенти, за да оцени специфични нужди, включително размер на дисплея, сензорно решение, покривно стъкло и персонализирани драйверни платки. Този съвместен подход помага да се създаде безупречен завършен продукт, като се избягва необходимостта от компромис с цялостния дизайн само за да се приспособи неподходяща стандартна структура.
Моля, не се колебайте да се свържете с нас по всяко време, за да обсъдим вашите предстоящи проекти.
