Сензорните панели са много повече от просто прозрачна повърхност. Неговата вътрешна структура, проводими материали, производствена прецизност и електрически дизайн определят дали може да работи надеждно и стабилно в реални приложения.
За производителите на промишлено оборудване изборът на правилния индустриален сензорен панел далеч надхвърля простото сравняване на размери на екрана или интерфейси. За да се осигури стабилна работа в сложни среди, от съществено значение е да се разбере как принципите на работа, производствените процеси и структурният дизайн на сензорния панел влияят върху издръжливостта, точността и дългосрочната работна стабилност на продукта.

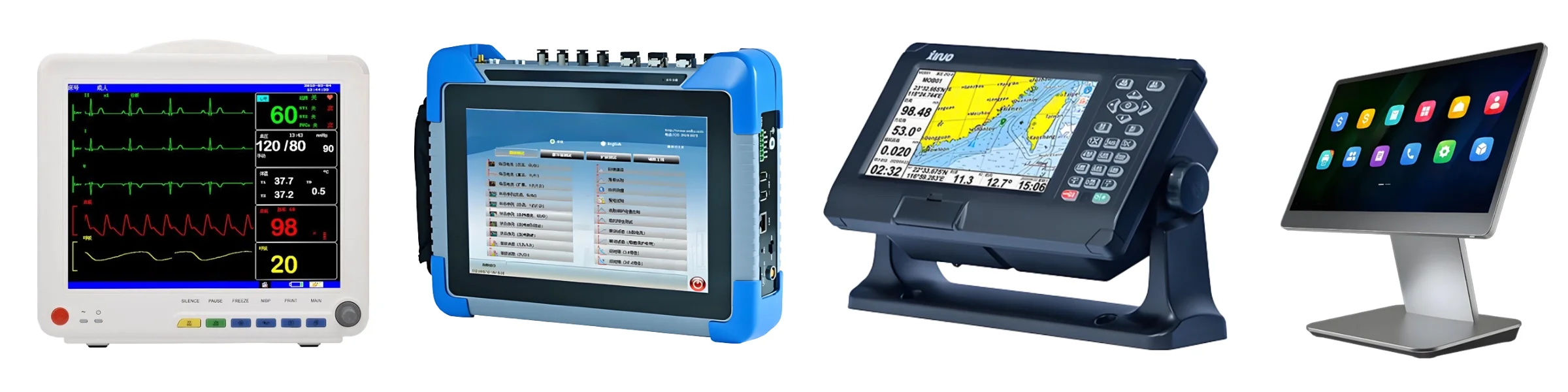

СКАЙ-ТДМосновно предоставя персонализирани решения за сензорни панели за индустриални системи за управление, медицинско оборудване, автомобилна електроника, павилиони за самообслужване и други приложения, които изискват надеждно взаимодействие човек-машина.
Нашето продуктово портфолио включва прожектирани капацитивни (PCAP) сензорни панели, както и 4-жични, 5-жични и 8-жични резистивни сензорни панели. Всяка технология има свои собствени уникални принципи на работа, структурни дизайни и производствени процеси, което ги прави подходящи за различни области на приложение.
Сензорните панели PCAP (Projected Capacitive) постигат прецизно управление с докосване чрез откриване на промени в електрическото поле, докато резистивните сензорни панели постигат това чрез откриване на вариации на електрическия сигнал, причинени от физически контакт между проводими слоеве.
Въпреки че и двете технологии позволяват на потребителите да взаимодействат директно с дисплея, те се различават значително по отношение на материали, конфигурации на електроди и процеси на сглобяване.

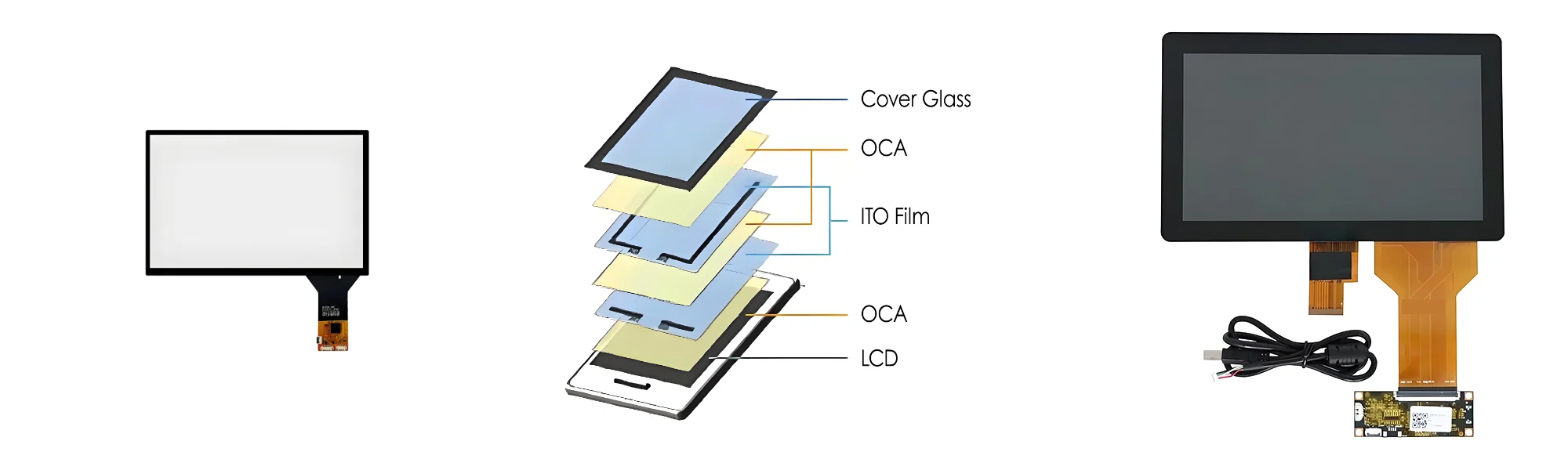

Структурата на PCAP сензорен панел се състои от следните компоненти:
● Покривно стъкло или други подходящи компоненти на покривната повърхност
● Прозрачни проводими електродни слоеве
● Изолационни и поддържащи материали (напр. OCA, SCA)
● Гъвкави печатни платки (FPC)
● Контролна платка със сензорен екран
Всяка конфигурация предлага различни компромиси между оптична производителност, механични свойства, дебелина и цена, което ги прави адаптивни към различни сценарии на приложение.

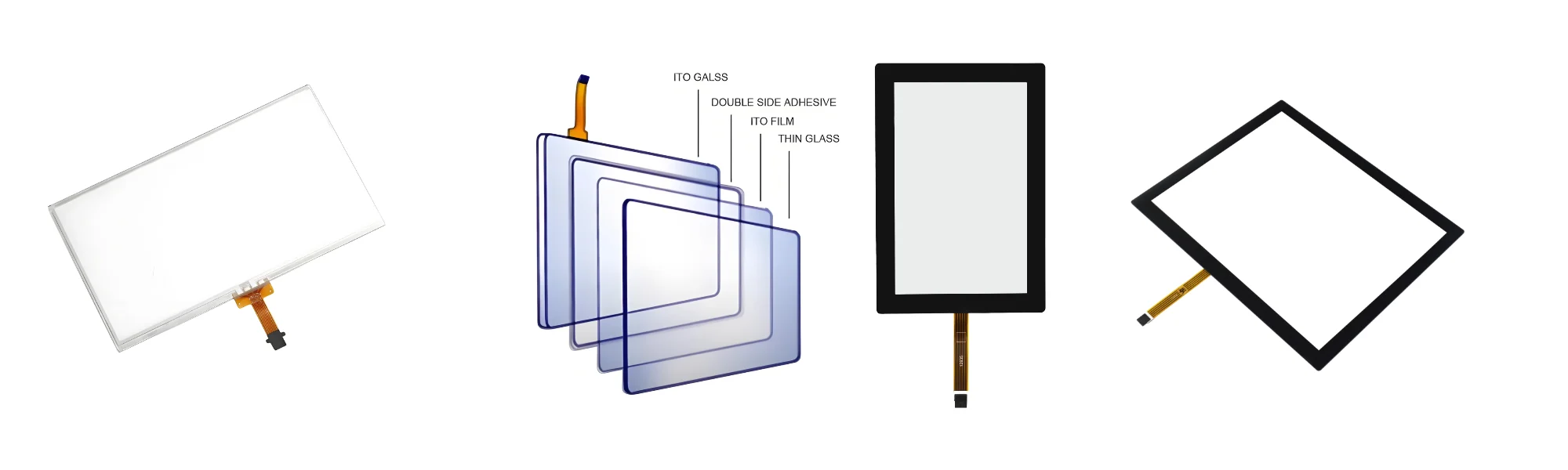

Структурата на резистивен сензорен панел обикновено се състои от два проводими слоя, разделени от микроскопични изолиращи дистанционни точки.
Най-горният слой обикновено е гъвкав филм, покрит с прозрачен проводим материал, докато долният слой е стъкло или друг субстрат с проводящо покритие.
Когато потребител натисне повърхността на екрана, горният слой се деформира, за да влезе в контакт с долния проводящ слой. След това контролерът измерва получените електрически сигнали, за да определи точното местоположение на допир.
В зависимост от специфичните изисквания за дизайн, той може също да включва защитни покрития, ленти за ръбове, гъвкави кабели и механични поддържащи компоненти.
Този базиран на натиск принцип на работа не само позволява на резистивните сензорни екрани да поддържат работа с голи ръце, но също така ги прави съвместими с работа с ръкавици и използването на подходящи стилуси или твърди предмети.
Производството на PCAP капацитивни сензорни панели изисква прецизен контрол върху проводими следи, оптични повърхности, точност на подравняване и електрически връзки.
Въпреки че производственият процес варира в зависимост от материалите на сензора и структурния дизайн, основните производствени етапи обикновено включват следните стъпки.
Производственият процес включва проверка на покривно стъкло, сензорни субстрати, прозрачни проводими материали, гъвкави печатни схеми (FPC), самозалепващи ленти и други компоненти. Качеството на материала пряко влияе върху оптичната чистота, електрическите характеристики, надеждността на ламиниране и механичната здравина на крайния продукт. За промишлени проекти изборът на материал се определя въз основа на работната среда на оборудването и механичните изисквания.
В зависимост от изискванията за проектиране, покривното стъкло се подлага на процеси като рязане, шлифоване на ръбове, пробиване, полиране и химическо укрепване. Могат също да бъдат приложени персонализирани копринено екранирани граници, лога, декоративни шарки и елементи за монтаж. В зависимост от съвместимостта на избраните материали и дизайн могат да се прилагат повърхностни обработки като анти-отблясъци (AG), анти-рефлекс (AR), анти-пръстови отпечатъци (AF) и покрития против размазване. Тези обработки помагат на сензорния екран да се адаптира към различни условия на осветление, процедури за почистване и естетически изисквания.
Капацитивните сензори съдържат прозрачни проводими електроди, подредени в специфични масиви за откриване на промени в капацитета. Моделите на проследяване на електродите и проектите за маршрутизиране определят как сигналите за докосване се откриват и предават към контролера.
В зависимост от технологията на сензора, производственият процес може да включва фотолитографско ецване, лазерна обработка, печат или други подходящи методи. Производствената прецизност е от решаващо значение, тъй като дефектите в проводимите следи могат да повлияят отрицателно върху производителността при докосване и консистенцията на продукта.
Сензорът трябва да бъде електрически свързан към сензорния контролер чрез FPC. Процесът на залепване изисква прецизно подравняване и контролирани условия на обработка. Надеждните електрически връзки спомагат за минимизиране на грешките при свързване и осигуряват стабилна комуникация между сензора и контролера.
Покривното стъкло и сензорът са ламинирани заедно с подходящо прозрачно лепило. Качеството на ламиниране пряко влияе върху външния вид, оптичните характеристики и механичната цялост на продукта. По време на производството прахът, мехурчетата, отклоненията в подравняването и дефектите на лепилото трябва да бъдат строго контролирани.
Завършените PCAP капацитивни сензорни панели се подлагат на проверки за външен вид, реакция при докосване, непрекъснатост на електродите и съвместимост с целевия контролер. За конкретни проекти допълнителното тестване може да включва мултитъч производителност, работа с ръкавици, работа с водни смущения, работа при широки температури и тест за електромагнитна съвместимост (EMC).
Изборът на материал трябва да се основава предимно на сценария на приложение, за да се избегне прекомерно проектиране и ненужно увеличение на разходите. Тези разширени тестове не трябва да се приемат като стандартни конфигурации за всеки PCAP сензорен панел.
4-проводният резистивен сензорен панел обикновено се състои от гъвкав горен проводим филм и долен проводящ субстрат, разделени от изолиращи дистанционни точки.
В общ дизайн долният субстрат носи електродите по оста X, докато горният филм носи електродите по оста Y. Когато налягането доведе до контакт на двете проводими повърхности, контролерът прилага напрежение към съответния комплект електроди и измерва получените сигнали, за да изчисли координатите на допир. Производственият процес обикновено включва:
● Подготовка на материала: Избор на PET филми, проводими субстрати, дистанционни материали, самозалепващи ленти и гъвкави печатни схеми (FPC) въз основа на спецификациите на панела.
● Обработка на проводящ слой: Използване на подходящи производствени процеси за производство на резистивни повърхности и електроди.
● Образуване на дистанционни точки: Отпечатване на еднакви изолиращи точки върху проводимия субстрат, за да се гарантира, че проводящите слоеве остават разделени, когато панелът не се натиска.
● Ситопечат и периферна обработка: Производство на декоративни граници, изолационни шарки или други специфични характеристики според изискванията.
● Ламиниране и сглобяване: Подравняване и сглобяване на горния филм и долния субстрат при запазване на необходимото разстояние и механични характеристики.
● FPC свързване и проверка: Завършване на електрическите връзки, последвано от проверки за координати, устойчивост, външен вид и функционалност.
4-жилен резистивен сензорен панел е изключително рентабилно решение.
5-проводният резистивен сензорен панел разполага с различна конфигурация на електрода в сравнение с 4-проводната версия. В типичен дизайн долният проводящ субстрат служи като сензорна повърхност, с електроди в четирите ъгъла, установяващи измервателното електрическо поле, докато горният проводящ филм действа основно като слой, чувствителен към напрежение.
8-жичен резистивен сензорен панел се основава на традиционната 4-жична архитектура чрез добавяне на допълнителни връзки за постигане на по-стабилни електрически измервания.
Изборът на подходящ сензорен екран зависи от конкретния сценарий на приложение:
4-жичните резистивни сензорни панели са най-подходящи за приложения със строги ограничения на разходите.
5-жичните резистивни сензорни панели са много идеални за индустриални приложения, включващи високочестотни операции, чест контакт и очакван дълъг експлоатационен живот.
8-жичните резистивни сензорни панели са подходящи за тежки среди, където се изисква превъзходна стабилност.
Различните индустриални среди имат различни изисквания за комбинация от производителност при докосване, издръжливост, оптично качество и оперативна гъвкавост.
Индустриална автоматизация и интерфейси човек-машина (HMI)
Индустриалните контролни панели обикновено изискват стабилна реакция при докосване, надеждна работа и съвместимост със системите за управление на оборудването.
PCAP сензорните екрани са идеални за интерфейси, които изискват стъклена повърхност, интуитивна работа и мултитъч възможности. Обратно, резистивната технология е подходяща за приложения, изискващи въвеждане чрез натиск или съвместимост с различни ръкавици и стилуси.
Медицинско оборудване
Медицинските инструменти изискват повърхности, които са лесни за почистване, контролирани механични размери и надеждна реакция на допир.
Сензорните панели PCAP се отличават с гладък стъклен дизайн на предния панел, докато резистивните панели са подходящи за инструменти, където въвеждането на натиск и съвместимостта със специални насочващи инструменти са приоритет.
Павилиони за самообслужване и индустриално оборудване
Павилионите за самообслужване, автоматите за продажба, принтерите и интерфейсите на оборудването може да изискват персонализирано покривно стъкло, монтажни размери, маршрутизиране на FPC и съвместимост на контролера.
PCAP сензорните панели осигуряват модерно потребителско изживяване, докато резистивната технология е по-подходяща за приложения със специфични входни изисквания или строги ограничения на разходите.
Транспорт и външно оборудване
Железопътните системи, морската електроника, станциите за зареждане и външните контролни терминали често са изправени пред предизвикателства като температурни колебания, влага, вибрации или силна околна светлина.
В тези приложения сензорният екран трябва да се оценява като неразделна част от цялостната система. Фактори като покривно стъкло, дизайн на уплътнение, лепила, настройки на контролера, яркост на дисплея и механични методи за монтаж, всички те влияят върху цялостната надеждност.
Независимо дали използват PCAP или резистивна технология, не може да се приеме, че те по своята същност притежават водоустойчивост, четимост на слънчева светлина или възможности за защита на околната среда без подходящ дизайн и валидиране.
При избора на подходящ доставчик се препоръчва да се вземат предвид следните фактори:
● Опит в PCAP и резистивни сензорни панели
● Наличие на 4-жични, 5-жични и 8-жични резистивни конфигурации
● Възможност за избор на материал и структурно персонализиране
● Контрол на процеса върху производството на сензори, ситопечат, ламиниране и сглобяване
● Съвместимост с FPC и сензорни контролери
● Точност на размерите, заедно с изчерпателни записи и процедури за контрол на качеството
● Поддръжка на прототипи и последователност на масовото производство
● Ефективност на техническата комуникация и възможност за дългосрочни доставки
Ние предоставяме персонализирани решения за сензорен панел за OEM и ODM проекти, като помагаме на клиентите при цялостна оценка на структурите на сензорния панел, материалите, размерите, електрическите връзки и изискванията за приложение.
Независимо дали имате нужда от PCAP капацитивни сензорни панели или 4-жични, 5-жични и 8-жични резистивни сензорни панели, ние можем да изберем оптималното механично решение, което отговаря на функционалните, механичните и екологичните изисквания на вашето оборудване.
Добре дошли в контактСКАЙ-ТДМза обсъждане на PCAP капацитивни сензорни панели, 4-жични, 5-жични и 8-жични резистивни сензорни панели и ни позволете да приспособим решение за сензорен панел за следващия ви проект.
