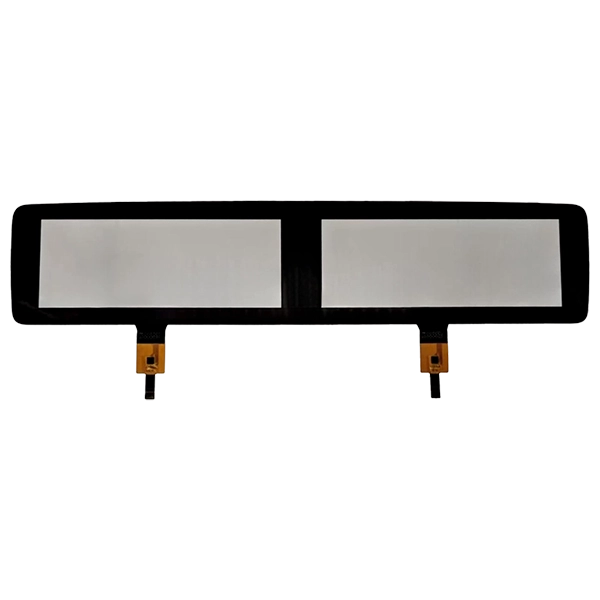

SKY-TDM12,3-инчов автомобилен капацитивен сензорен панел IIC USBе проектиран изключително за масово производство на пътнически електромобили, първокласни превозни средства, търговски камиони, автобуси и пилотски кабини на извънградски машини. За разлика от автомобилните сензорни екрани за потребителски клас, нашите сензори за докосване отговарят на строгите автомобилни екологични стандарти, като балансират ултра-отзивчивото мултитъч представяне, превъзходна оптична яснота и дългосрочна надеждност на вибрации и топлинен цикъл.
Тази серия от сензорни панели обслужва основните автомобилни HMI сценарии: пълни цифрови клъстери с инструменти, информационно-развлекателна система на централния стек, навигационни модули, HVAC контролни панели и интегрирани EV интелигентни дисплеи в кокпита. Основната PCAP сензорна структура поддържа цялостно оптично свързване, адаптивно водоустойчиво уплътнение и активиране с ръкавица/мокро докосване, за да се адаптира към всички реални условия на шофиране.
Ние доставяме напълно адаптивни решения за докосване, обхващащи стилизиране на покриващи лещи, повърхностно покритие, съвпадение на сензорен контролер, FPC оформление, оптимизиране на EMC екраниране и сдвояване на LCD дисплеи. Подкрепен от години опит в автомобилното сензорно инженерство, SKY-TDM осигурява пълноOEM и ODMобслужване на едно гише, от прототипиране на ранна концепция, валидиране на надеждността до масово масово производство. Ние си партнираме в тясно сътрудничество с глобалните OEM производители на автомобили и Tier1 доставчици, за да разработим стабилен, съвместим хардуер за интерфейс човек-машина за цифровизация на интериора на автомобила.
1. Строга автомобилна надеждност
Валидиран за дългосрочна работа при екстремни вибрации, механични удари и широки температурни цикли, отговарящ на основните изисквания за издръжливост на околната среда за 8-10 години жизнен цикъл на автомобила.
2. Високоскоростно 10-точково мултитъч изпълнение
Поддръжка за едновременно докосване с 10 пръста<10msултра-бърза реакция, стабилна точност на докосване дори при електрически смущения на автомобила.
3. Персонализирана интеграция на оптично свързване
- Елиминира въздушната междина между сензора за докосване и LCD
- Драстично намалява отражението на повърхността и повишава четливостта на слънчевата светлина
- Подсилва структурната устойчивост на удар
- Блокира вътрешното замъгляване и кондензация при температурни промени
4. Първокласна оптична производителност
≥88% висока светлинна пропускливост, постоянно възпроизвеждане на цветовете, ултра ниска отразяваща способност и ултра широки ъгли на видимост за водача и пътника.
5. Двойна функция за ръкавици и мокро докосване
Допълнително надграждане на хардуерен фърмуер поддържа работа с ръкавици и отхвърляне на влага, стабилен сензорен изход при сценарии за дъждовно и влажно шофиране.
6. Издръжливост на повърхността при тежки условия на работа
6Hтвърдост, устойчиво на надраскване покривно стъкло, покрития против пръстови отпечатъци/отблясъци по избор, минимизиращи ежедневните щети от абразия по време на експлоатационния живот на автомобила.
7. Автомобилна електромагнитна съвместимост и ESD съответствие
Вграден персонализиран EMC екраниращ дизайн за потискане на електромагнитния шум от захранващата система на превозното средство, напълно съвместим с нови енергийни EV среди с високо напрежение в пилотската кабина.
8. Пълно персонализиране от край до край
Напълно персонализирайте всеки компонент на модула на сензорния панел:
- Форма на покривното стъкло, дебелина и копринен декоративен печат
- AG / AR / AF функционални повърхностни покрития
- Чип за сензорен контролер (EETI / ILITEK / Goodix или персонализиран IC)
- FPC маршрутизиране, дефиниране на интерфейс (USB / IIC / SPI)
- Водоустойчива уплътняваща структура и оптично свързващо устройство
- Съвпадение на яркостта и размерите на LCD екрана
| Елемент | Стандартна спецификация | Персонализирана опция |
| Размер на диагонала | 12,3 инча | Предлага се индивидуална изрязана форма |
| Touch технология | Проектиран капацитивен (PCAP) | N/A |
| Поддържани точки на допир | До 10 точки | N/A |
| Комуникационен интерфейс | USB/IIC | SPI, персонализиран специален интерфейс |
| Сензорен контролер IC | EETI/ILITEK/Goodix | Персонализиран фърмуер на контролера на марката |
| Твърдост на покривното стъкло | ≥7H | Персонализирана дебелина (1,1 мм / 1,8 мм / 2,0 мм+) |
| Пропускливост на светлина | ≥88% | AG/AR покритие за регулиране на пропускливостта |
| Докоснете Време за реакция | <10ms | Регулируем чрез контролер |
| Работен температурен диапазон | -30°C ~ +85°C | Разширен ултраширок температурен клас |
| Оптично свързване | Несвързан сензорен панел | Пълна услуга за оптично ламиниране на OCA |
| Повърхностни функционални покрития | Голо стъкло | Антирефлексно (AG), антирефлексно (AR), анти-пръстов отпечатък (AF) |

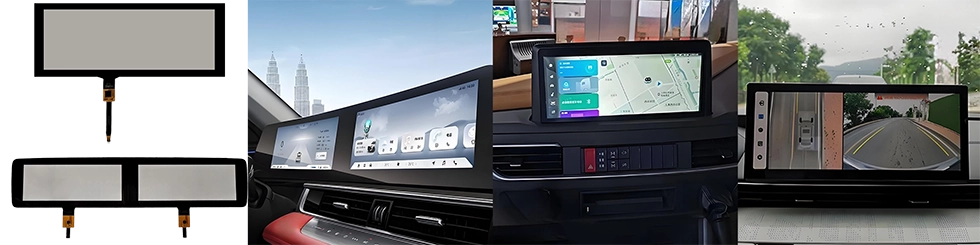

Пътнически и електрически превозни средства
Цифров инструментален клъстер, централен стеков инфотейнмънт дисплей, EV Smart Cockpit, навигационен сензорен екран, HVAC климатичен контролен панел, развлекателен дисплей за пътниците отзад
Автомобилните приложения представляват най-взискателните случаи на употреба, изискващи продуктите да издържат на екстремна топлина, силни вибрации, висока влажност и други сложни условия. Нашите продукти са преминали цялостни сертификати за приложение. За да се борим с високите температури, ние избираме първокласни материали и усъвършенствани решения, като същевременно ефективно смекчаваме нестабилността и потенциалните щети, причинени от вибрации.
SKY-TDM предоставя цялостна персонализация за автомобилни сензорни модули, като дава възможност на глобалните OEM производители и Tier 1 партньори с:
✓ Персонализирано покривно стъкло:Прецизно изрязване на формата и контура
✓ Декоративни покрития:Ситопечат и ецване на лого по поръчка
✓ Функционални покрития:AG / AR / AF многослойни повърхностни обработки
✓ Оптично свързване:Пълно OCA ламиниране и сензорен LCD монтаж
✓ Интеграция на дисплея:Съответстващ LCD източник и безпроблемна интеграция
✓ Персонализиране на FPC:Персонализирано оформление, дължина и дефиниции на конектори
✓ Настройка на фърмуера:Оптимизиране на сензорния контролер (включено Glove & Wet-Touch)
✓ EMC екраниране:Персонализирани схеми за екраниране на електромагнитни смущения (EMI).
✓ Водоустойчив дизайн:Всеобхватни решения за механично уплътняване
✓ Широкотемпературен хардуер:Настроен за ултра широки температурни градуси
✓ Дисплеи с висока яркост:Оптимизирано LCD сдвояване за оборудване за превозни средства на открито
Всеки модул на автомобилен сензорен панел се подлага на 100% серийна проверка и пълно валидиране на надеждността преди доставката:
1. Докоснете Функционално калибриране и тест за точност
2. Оптична пропускливост и проверка на еднородността
3. Тест за стареене при висока температура
4. Тест за съхранение и работа при ниска температура
5. Тест за бърз топлинен цикличен удар
6. Тест за непрекъснати вибрации и механични удари
7. Тест за издръжливост при дълготрайно стареене
8. Пълен тест за ефективност на водоустойчиво запечатване (персонализирани модели)
9. Завършете крайната визуална и функционална проверка на партидата
1. Доказан опит в автомобилния Tier1 проект
Специализиран екип за научноизследователска и развойна дейност с дългогодишен опит в обслужването на глобални HMI проекти в кабината на превозни средства, напълно запознат с работните процеси за валидиране на автомобилния дизайн.
2. Вертикално интегрирано вътрешно производство
Независими PCAP производствени линии за сензорен панел + вътрешен цех за оптично свързване + съвпадащ LCD източник; един-единствен доставчик за цялостни сензорни модули за дисплей, без риск от координиране на трета страна.
3. Гъвкаво персонализиране на OEM и ODM
Всички механични, оптични, електрически и функционални параметри, регулируеми, за да отговарят на уникалните изисквания на автомобилния модел.
4. Многогодишно стабилно снабдяване с дълъг жизнен цикъл
Ние поддържаме дългосрочни запаси от суровини за автомобилни проекти, за да избегнем недостиг на EOL компоненти по време на производствените цикли на превозните средства.
5. Професионална специализирана автомобилна инженерна поддръжка
Инженерите по електроника, оптика и структурни инженери осигуряват пълна техническа поддръжка през фазите на прототип, валидиране и масово производство.
6. Бърза услуга за създаване на прототипи
Кратко време за изготвяне на персонализирани образци на сензорен панел за ускоряване на графиците за разработване на проекти за превозни средства на клиента.
7. Глобално B2B автомобилно обслужване на клиенти
Специализиран екип за продажби и техническа поддръжка в чужбина, който да обслужва северноамериканските и европейските автомобилни системни интегратори с поддръжка за комуникация между часовите зони.
● Стандартна 12-месечна глобална гаранция за продукта
● Постоянна дългосрочна техническа консултативна поддръжка
● Бърз RMA анализ на повреда и услуга за подмяна
● Гъвкава международна логистика и решения за групови доставки
● Отдалечено инженерно отстраняване на грешки и помощ за настройка на параметри
● Многогодишен ангажимент за доставка на компоненти с дълъг жизнен цикъл за автомобилни модели
● Пълни официални технически спецификации, протоколи от тестове и документация за валидиране
A: Да. Тази серия е разработена изключително за автомобилни системи HMI (интерфейс човек-машина). Той е проектиран да издържа на широки температурни диапазони, силни вибрации и електромагнитни смущения от превозни средства, което го прави фундаментално различен от потребителските сензорни продукти.
О: Предназначен е за цифрови клъстери с инструменти, централни екрани за инфоразвлечения, дисплеи за навигация на превозни средства, панели за климатичен контрол HVAC и силно интегрирани системи за EV интелигентни кабини. Освен това, той е съвместим с търговски превозни средства (камиони и автобуси), както и с терминали за офроуд машини.
О: Абсолютно. Ние предоставяме цялостни OEM и ODM услуги за персонализиране, обхващащи естетиката на покривното стъкло, повърхностните покрития, сензорните функции, оформлението на вериги, оптичното свързване и съответстващите LCD модули.
A: Да. В зависимост от изискванията на проекта, ние можем да активираме функциите за докосване с ръкавици и против влага при мокър допир чрез персонализиран фърмуер на сензорния контролер.
A: Да. Ние предлагаме интегрирани услуги за оптично свързване, безпроблемно ламиниране на сензора за допир с LCD, за да се подобри четливостта на слънчева светлина и да се подобри цялостната структурна здравина на модула.
О: Ние поддържаме два режима на доставка: самостоятелни голи PCAP сензорни панели или напълно интегрирани оптично свързани сензорни модули на дисплея, съчетани със съответстващи LCD екрани.
A: Стандартните интерфейси включватUSB и IIC. За персонализирано разработване на контролери, SPI и специални персонализирани интерфейси също са налични.
О: Всички модули поддържат непрекъсната работа при температури, вариращи от-30°C до +85°C. За екстремни условия на работа можем също така да персонализираме подобрени антивибрационни структури, водоустойчиви уплътнителни конструкции и EMI (електромагнитни смущения) екраниращи структури.
О: Ние предлагаме споразумения за доставка с дълъг жизнен цикъл за нашите автомобилни клиенти. Като съхраняваме критични основни компоненти, ние гарантираме стабилни доставки през целия производствен живот на модела превозно средство (обикновено 8-10 години).
Независимо дали имате нужда от стандартен готов12,3-инчов автомобилен капацитивен сензорен панел IIC USBили напълно персонализиран сензорен модул с оптично свързване за вашата програма за EV или търговски превозни средства, SKY-TDM предоставя цялостна автомобилна инженерна поддръжка, обхващаща концептуален дизайн, вземане на проби от прототипи, валидиране на надеждността и масово производство.
Свържете се с нашия екип от автомобилни специалисти още днес, за да поискате официални технически спецификации, инженерни мостри или персонализирана групова оферта за вашия проект за кабина на Tier1 и OEM превозно средство.
